6XXXはAl-Mg-Si合金の一種であり、6061、   6063 、6351、6005は一般的に使用されるグレードです。時には6005アルミニウム合金が6063や他のプロファイルの代替材料として使用できます。 6005-T1dの引張強度と降伏強度は6063-T5に等しいが、伸び率は6005-T1の2倍であり、曲げプロファイルにより適しており、アーク曲げ後に人工的にエージングする必要がない。 6063プロファイル。これにより、プロセスが削減され、コストが節約されます。 6005-T5の機械的特性は、   6063-T6 、通気性、雨水透過性、風圧変形性能、面内変形性能に優れています。 6005Aアルミニウム合金は、6005に基づいて開発された一種の中強度変形合金です。6005A-T6アルミニウム合金の強度は、押し出し成形された6106-T6の強度よりも高くなっています。それらは、優れた押出性能と耐食性が特徴であり、地下鉄、高速列車、あらゆる種類の乗用トラック用途で広く使用されている押出機で焼入れできます。私たちはそれらの違いを知りたいので、まず違いを伝えなければなりません。

化学組成6005および6005A

6005および6005Aの機械的特性

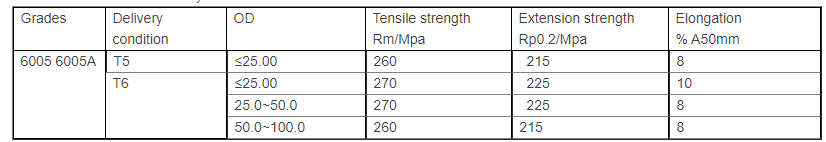

6005および6005A T5 / T6 Al合金押し出しバー

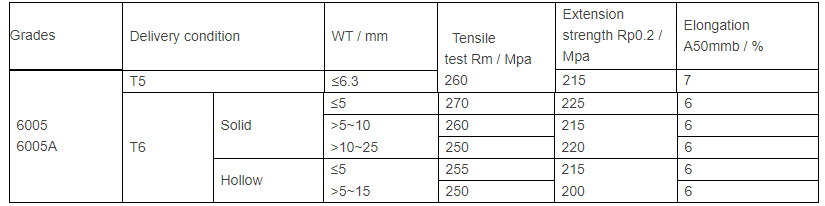

2.一般産業用アルミニウムおよびアルミニウム合金押し出しプロファイル6005および6005A T5 / T6

いくつかの引張試験を通じて、6005および6005Aアルミニウム合金プロファイルの異なる供給状態と熱処理状態は、引張強度、非比例伸張強度、および破断後の伸びが異なると結論付けることができます。製錬-インゴット均質化-押出-固溶体時効処理の後、6005A合金の引張強さ、降伏強さ、および伸びは、170℃/条件下で6005合金よりも62MPa、62MPa、3.5％高くなりました。 6時間の老化プロセス。 120Mpaの最大応力、0.1の応力比、20Hzの周波数の条件下で、両方の合金の軸疲労サイクルは107回を超えました。
