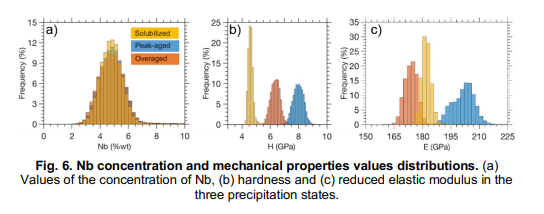

----

===

図4の硬度値のヒストグラムは、次の通りである。6Bは、合金の沈殿状態から予想されるように、それぞれ可溶化されたピークagedおよび消費された焼戻し条件に対する4.7,7.8および6.2GPaの平均硬度を示す。しかし、もっと重要なことに、硬度分散は、それぞれの場合におけるNB含有量の役割に関する貴重な情報を提供します。例えば、可溶化状態は、ピークagedおよび過剰延座標よりも狭い硬度分布を示す。言い換えれば、可溶化状態における硬度分布の幅は、ピークagedおよび過剰延状態において約2GPaに増加するが、それは約1

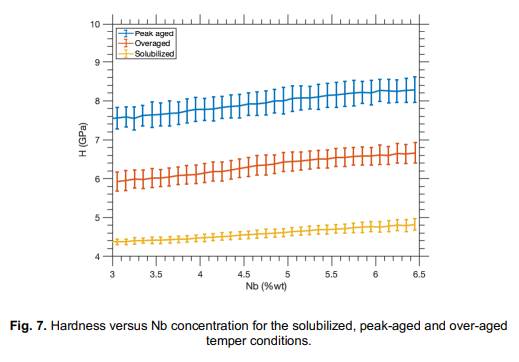

1.2GPaである。これは、図1のコア内の硬度値と樹状突起腕の表面とを比較することを確認することができる。 Nbは、主に可溶化状態での固溶体であると予想されるが、ピーク老化および過剰添化条件に関してε ''強化沈殿物の低下を有する。これは、Nb分離が、固溶強化Ni系超合金よりも強化されたΨ ''のより大きな機械的性質変動をもたらすことを示している。また、各場合において16000のデータ点を超えるデータ点を含むNbの含有量と硬さマップは、図4に示すように、各焼戻し条件について硬度とNbの含有量の間で定量的相関関係を抽出することができる統計的に有意なデータセットを表す。この情報ローカル

 -hardnessマップを局所的な微細構造と直接相関させることができるので、溶接部の品質を評価するための非常に貴重なローカルツールを表します。またはローカルのテンパーを使用して、熱影響を受けたゾーンの結果として。-

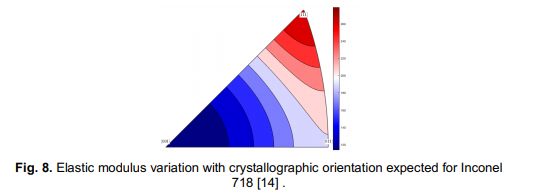

弾性率マップ（図5d、e、 f）局所化学分離または焼戻し状態との相関関係を示さない。代わりに、弾性率マップは、粒子の結晶方位と直接の相関関係を示す（図2A、BおよびC）。これは、IN178の大きな弾性異方性を考慮して驚くべきことではありません[12,13]と、硬度とは反対に、弾性特性は微細構造的特徴や化学組成の小さな変動などの微細構造的特徴に対して比較的鈍感です。イチジク。図8は、IN718のSingleC結晶弾性定数（C11 \\ N259; C44 \\ N109.6、GPA）を使用して計算された、結晶学的配向の予想される弾性率変動をプロットする[14] [12]。弾性率は、それぞれ、104および113GPaよりもそれぞれ279GPaの方向にはるかに高いと予想される。ナノインデンテーションはインデントの下で複雑なストレス状態を課していても、刻み弾性率の相対値が粒子の\\n \\n \\n \\n≦n個の結晶学的配向とよく相関することが気付くことは興味深い。例えば、図1のピーク熟成条件における淡青色粒子は、次の通りである。図2Bでは、[101]と[111]との間の表面が正常に、最も高い弾性率を表し、約210GPa（図5Eおよび6C）を提示した（図5Eおよび6C）。濃いオレンジ色の粒子（図2C）では、その表面法線は001に近いとともに、最低の弾性率が約165MPaの弾性率を示しています（図5F、図6C）。\\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n結論局所の機械的性質、化学組成、および結晶学的配向の高い\\ Nthroughput相関研究が、選択されたインコネル718検体の選択された地域で行われてきた。 3つの異なるテンパーに。試験片は、デンドライトアームのスケールで強いNb偏析を示した。樹状突起腕のコアの2重量％の局所Nb含有量は8重量％、25重量％。相粒子（MC炭化物、発熱相およびδ位相針）。ナノ硬化は、それぞれの場合において局所Nb含有量および焼戻し状態と強く相関することがわかった。それどころか、押込弾性率は、局所化学組成または焼戻し状態によって影響されなかったが、ニッケルの高い弾性異方性のために、粒子配向と直接相関していた。局所的な機械的性質、化学組成および焼戻し状態の間の相関を決定することは、溶接部品の品質および溶接、修理または3D印刷部品のような他の凝固プロセスの品質を評価するための非常に貴重なツールであり得る。このように、ローカル硬度マップは、熱影響を受けるゾーンの結果として、強力なNB分離またはローカルテンパを持つ領域を識別するために、ローカル\\ N \\n \\n \\n \\ NMICRoStrurctureと直接相関させることができます。\\n \\n \\n \\n \\ N.
