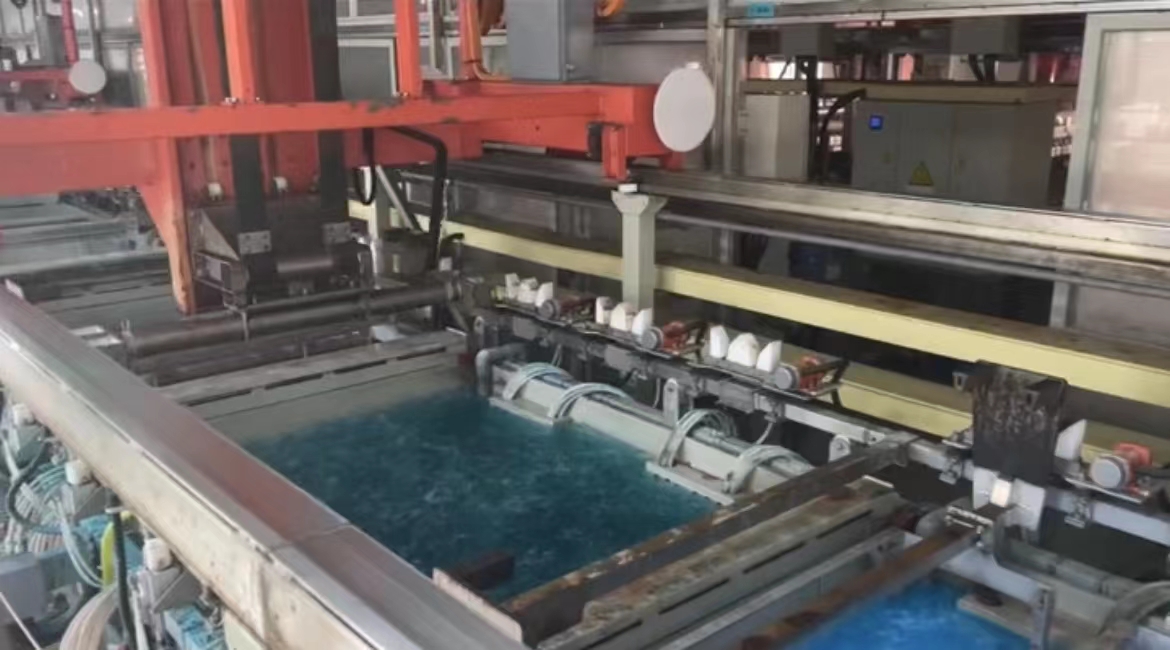

in現代のPCB製造、銅メッキは電気堆積銅の重要なステップです。銅めっきプロセスには、一般に銅メッキタンクまたは銅メッキ細胞として知られている銅メッキバスの使用が含まれます。銅メッキタンクの目的は、銅イオンをPCBの表面に堆積できる制御環境を提供することです。ポリプロピレンまたは同様の物質で作られた容器。このタンクには、銅板と硫酸銅と硫酸の水溶液が満たされています。これは、銅めっきプロセスの電解質として機能します。タンクには、電解質溶液に吊り下げられている純粋な銅で作られたアノードも含まれています。アノードはメッキプロセスの銅イオンの源を提供します。

 メッキプロセス中に、DC電圧がタンク全体に適用され、銅イオンが表面に引き付けられます。 PCBの。銅イオンは金属銅に還元され、PCBの表面に沈着します。銅堆積物の厚さは、タンクに適用される電圧と電流を調整することにより制御されます。電解質溶液は、銅イオンの所望の濃度を維持するために、新鮮な硫酸銅と硫酸を定期的に補充する必要があります。また、アノードは定期的にクリーニングして、メッキの性能を阻害できる銅の蓄積を除去する必要があります。電解質溶液の攪拌。これらの要因は、銅堆積物の品質と一貫性に大きな影響を与える可能性があります。最適なメッキ性能を確保するための設計、構造、およびメンテナンス。
