ニッケル合金718合金は、溶接用途のための一般的な市販のニッケル合金718線を用いて製造された（1.2mm）直径）。 Precitec CoaxPrinterレーザーヘッドを連続レーザービームと共に使用して、基板上に集束された環状スポットを作成し、101。ワイヤは溶融プールに同軸に供給され、合金層を層別に堆積させることができる。 2000Wのレーザーパワー、サンプルのレーザーおよびワイヤの金属堆積には、1.2m \/nminの走査速度と2m

\\ノーペーティング波長を有するIpg 10kw Yb 3

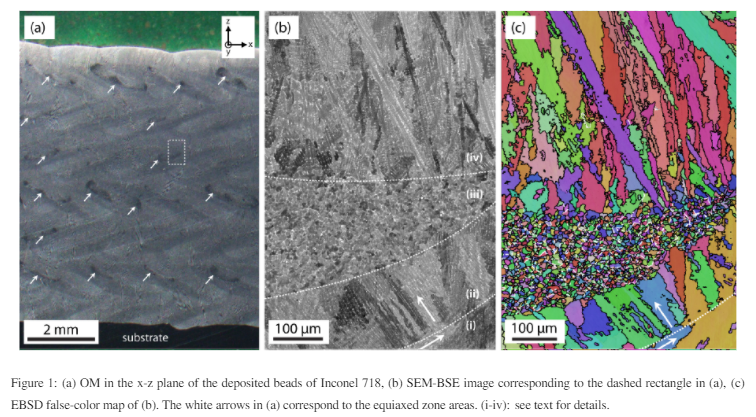

stateレーザである。サンプルは、ABB IRB 6640185ロボットを用いた連続双方向走査戦略に沿って不活性ガス（AR）雰囲気中で堆積された。双方向走査戦略は、各層の間に交互に配置された方向になる。サンプルをX Z平面で切断し、Zを建物の方向とyのレーザー走査方向とし、電子顕微鏡と電子バックλnscattered回折（EBSD）分析（EBSD）分析をそれぞれ3および1μmdiamond溶液で研磨することにより調製した。 （OPS）。高解像度マップのためのオックスフォード機器Symmeのカメラを搭載したZeiss Gemini SEM500で20kVでこれらの分析を行った。マクロマッピングのための300nmのステップでEBSD分析を行い、マイクロマッピングのための200nmステップです。&#//+-- \u003Cn \u003Cn \u003Cn}（a）は光学顕微鏡写真（OM）を示していますXZ平面、Yはレーザ走査方向である。マクロスコピック「ジグザグ」粒子構造は双方向堆積から典型的である。ファイアーの白い矢印で示されるいくつかの領域は、暗いコントラストに現れ、そして特許化された微細構造領域に対応する。溶融プールのYZ平面内の熱勾配に続いて、粒子が実際に等軸で回転しないようにするために、OMを走査方向（図示せず）を含むY×NZ平面でOMを取り上げた。顕微鏡写真は、断面が小さく、驚くべきことに、それらがY方向に連続層を形成することがわかった。 Equiaxedゾーンの1つは、SEM-bseイメージ上の図1（b）の詳細に示されています。この領域は、図1（a）の白い破線の長方形に対応しています。 4つの異なるゾーンが観察され得る：（i）成長方向が矢印で示されているN - 1層。 （II）層N - 1からのエピタキシによるN番目の層の柱状成長--101。成長方向の変化は白い矢印で示されています。 （iii）柱状TOequiaxed微細構造につながる微細構造（iv）整形成長が柱状の微細構造につながる

columnar遷移。図1（c）は、図1（b）に対応する偽colour eBSDマップ

101。誤配向-10°を持つランダムグレインとして（GB）。黒い線で表示されています。ツイン境界は、等軸ゾーンでのみ検出されます。粒子サイズと向きの分布は、EBSDおよび粒子データから得られた。表1は、EBSD測定から推定される平均粒径と相対双晶頻度を示しています。列粒子の---&#--列の粒子の長さからの粒径を評価するために最小のフェレットの直径が選択されました観察面に応じて明確に異なります。柱状粒子は、幅37μminの幅であり、それらの長さは数百マイクロメートル、さらにはミリメートルに達することができる。等軸ゾーンは、サイズ-5μmの有意な粒子除去を示す。さらに、双子周波数は、柱状領域の約1.3％で、マッケンジー分布の値に近い。それどころか、ケトゥルド属によって報告された値に近い等軸帯の約13％である。イソロ-級核形成機構が悪魔に拘束されているAu - Cu - Ag合金に200ppmのIRを添加する。この核形成機構がAl - Zn - Cr合金-およびAu - Cu - Ag - Ir合金の識別と類似していることと証明するために、いくつかのFCC粒子間の複数の&twin向きの関係が識別されなければならない。#&# .
