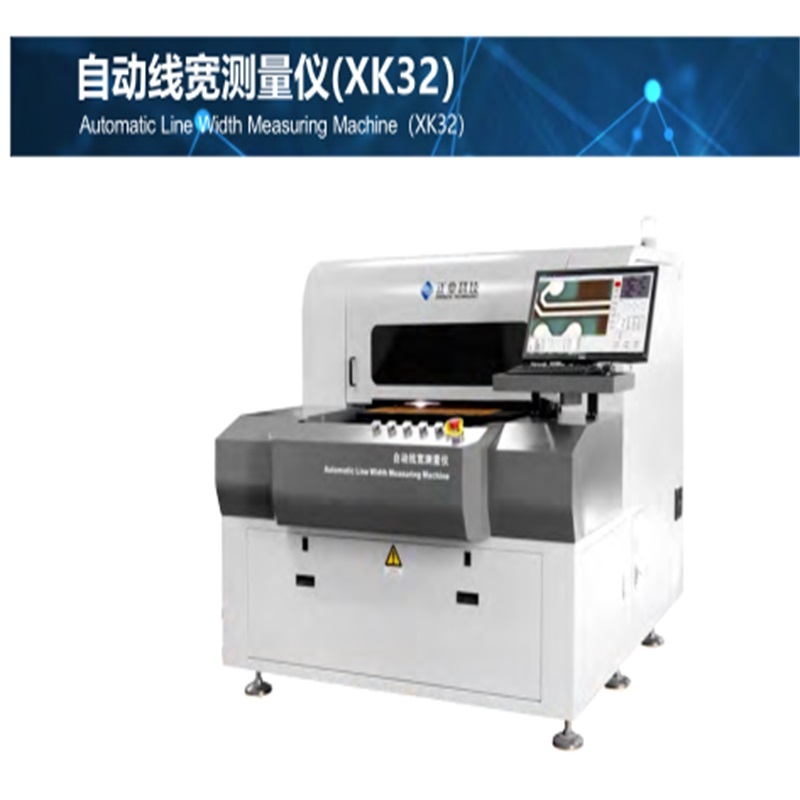

PCB   自動線幅測定機（XK32）

使用法

自動ライン幅測定装置XK32は、エッチング後（グリーンオイルの前）のPCBの内層と外層の上下のウェブの幅、およびエッチングラインと銅ライン間の距離を検出するのに適しています、穴から端までの距離、丸穴の止まり穴の直径など。また、ICウェーハとLCDの線幅測定に適しています。

特徴

    データ統計関数：EXCELデータアーカイブおよび統計関数。自動的にエクスポートされるデータ。

    SPC統計：SPC統計分析が可能。

    自社開発のワイヤ幅測定ソフトウェア、MESデータベースドッキングのサポート：SQLデータベースドッキングをサポートし、工場の情報化を実現します。

技術仕様

項目                                                                                                         XK32

パラメーター                     寸法                                                   1810×2070×1700mm

装置                       設備容量                         （ライン幅/ライン間隔/上下の幅の測定

容量                         測定プロジェクト                         ライン/ラウンド直径/ゴールドフィンガーライン幅/パッド/ SMT-PAD /など）

                                                                                          内側と外側を現像およびエッチングした後のカメラのビュー内

                                                                                          PCBの層。

                                    測定範囲                       720mm×700mm（プラットフォームの測定範囲はカスタマイズ可能）

                                    プラットフォーム（W×L）

                                    テーブル面                                   吸着プラットフォーム+エッジポジショニング

                                    板厚範囲                                     0.036mm-6mm

                                    測定範囲                                           10μm-3100μm

                                    線幅の

                                    ラインの精度                             1x =±3μm; 2x =±2μm; 3x =±1μm; 4x =±1μm; 4.5x =±1μm

                                    幅測定

イメージングシステム           カメラ                                                   500万ギガビットカラーCCD

                                  CCD解像度                                               2560×1920ピクセル

                                    レンズ                                             0.7x〜4.5x連続自動レンズ倍増

                                  異なる倍率                     1.0x-2.3μm/ピクセル; 2.0x-1.5μm/ピクセル;

                                    /画像解像度                           3.0x-0.9μm/ピクセル、4.0x-0.7μm/ピクセル;   4.5x-0.5μm/ピクセル

  再現性の測定                                           ± 2ピクセル

測定ウィンドウ                               最小倍率

視野                                             0.7X = X3.50mm-Y2.65mm

                                                            最大倍率

                                                            4.5X = X0.75mm-Y0.55mm

                                                              （表示偏差範囲：±5％）

    光源                                       環状LED（明るさは連続的に調整可能）

                                                          上下に独立した二重環状光源

    視界のナビゲーション                                 X1.2mm-Y0.8mm

    ナビゲーションと

    ポジショニングカメラ                           便利で高速なCCDナビゲーションを装備

    測定対象を見つけます。

                                    オートフォーカス                                                       ソフトウェアオートフォーカス

動作モード           学習モード                           プログラミングモデルとして最初の記事から学び、測定を操作する

                                                                                  自動的に。

                                    CAMデータインポートモード               Genesis 2000でGBR-RX274形式のデータをエクスポートし、GBR形式を使用して

                                                                                  データをインポートする   ソフトウェア、レイヤーデータを通じて最初の記事をプログラムし、操作する

                                                                                  その   測定。

                                    測定エッジ                         検出方法には、手動および自動のエッジ検出機能があります。

                                    測定速度                                                 3S /ポイント

データ出力                 データエクスポート                                 EXCELデータを自動的にエクスポート   指定したパスに保存します。

                                    統計関数

                                    データベース共有                       SQLデータベースを共有し、MES情報端末とドッキングできます。

  設置環境             酸、塩基、   腐食性ガスまたは液体。

    必要条件                               注：腐食性環境による損傷は保証範囲外です。
