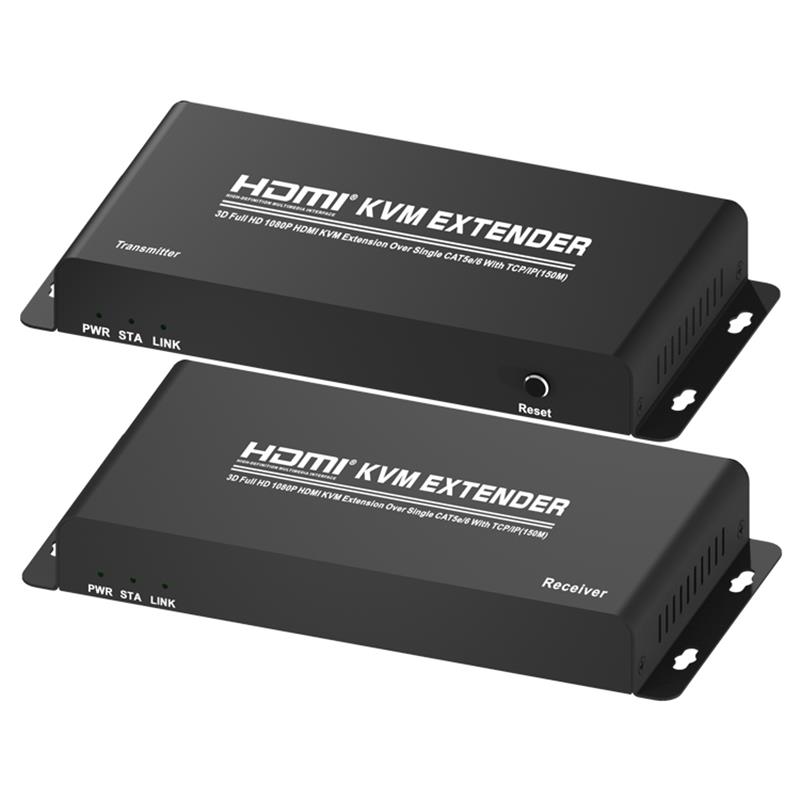

1.0紹介

このHDMI KVM ExtenderはTCP / IP標準に基づきます。それは、単一のCat 5 e / 6ケーブルによってHDディスプレイにあなたのHDMIまたはDVI - D源から最大150メートルを伝えます。

同時に、ポイントツーポイントモード、多くのモードとカスケード接続モードへの1ポイントでHDMIオーディオとビデオソースを送信するのも便利です。

2.0特徴

シグナル   伝送   : cat 5 e / 6 (推奨)   ケーブル   上   to   150   メートル   代わりに   of   HDMI   ケーブル   are   接続   の間   tx   and   Rx   エキステンダー.

サポートのHDMI 1.3 / HDCP 1.1 & 1.2

サポートの入力/出力解像度：480 i / p、566 p、720 p、1080 i / p；

ポイントツーポイントモード、多くのモードとカスケード   接続モード

5.802.3イーサネット標準;

サポートIRコントロールを使用すると、受信サイトでSTBまたはブルーレイDVDを制御することができます   リモートコントロール；

純粋なハードウェア、プラグアンドプレイの設計、追加のソフトウェアの必要はありません

サポートIRリモートコントロール20〜60 kHz、NEC ;

サポート長い距離キーボードとマウスで制御されます。

3.0パッケージ内容

最初にあなたのエクステンダーをアンパックすると、次の項目が含まれているかどうかを確認してください。

HDMI延長送信機

HDMI拡張受信機

IR送信機

IR受信機

5 VのDC電源アダプタ

USBデータケーブル

操作マニュアル

4.0仕様

HDMIバージョン2.3 %

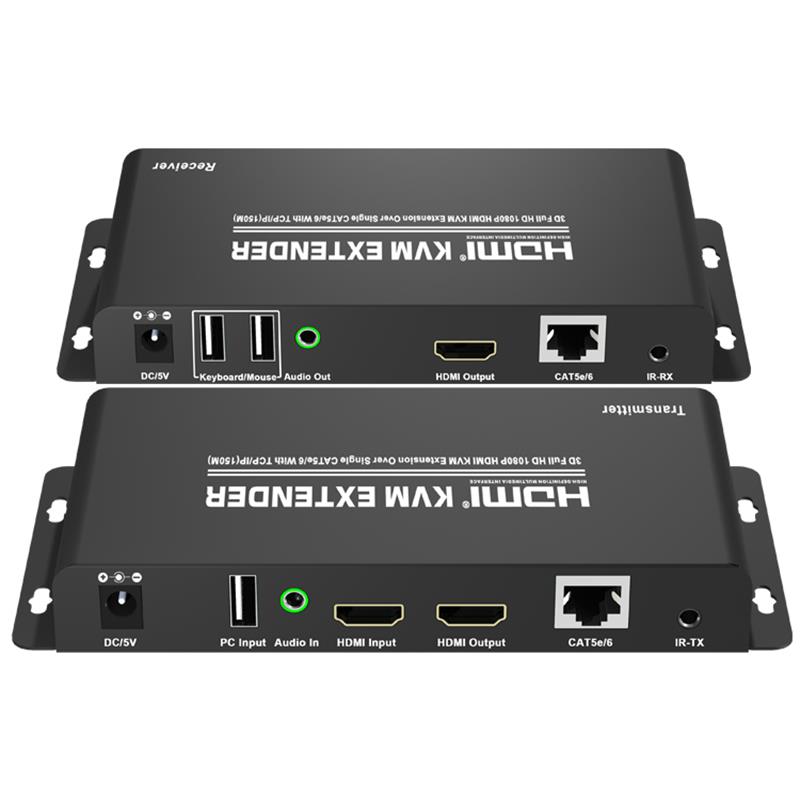

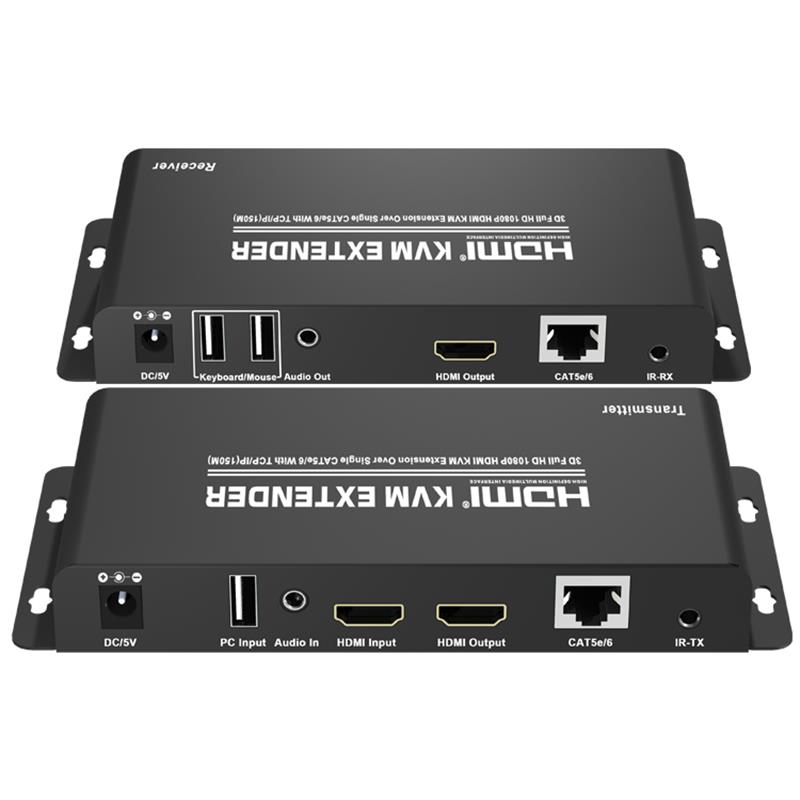

送信機の入力ポート--------------------------------------- hdmix 1（af）、USB（bf）x 1

送信機出力ポート------------------------------ HDmix 1 ( af ), RJ 45 x 1 , IR TXY 1

受信機の入力ポート

受信機出力ポート---------------------------------- HDmix 1（AF）、USB（AF）X 2

(シングルリンク)

入力/出力解像度

サンプルレート：32 kHz、44.1 kHz、48 kHz

赤外線リモートコントロール

ESD保護人体モデル

                                                                                  ±4 kV（接触放電）

運転温度・・・・・・・・・・・・・・・・0・・・C・40・・C・32・・・104

貯蔵温度・・・・・・・・・・・・・・・・・・・・・・20・・・C〜60℃／4・・・140〜F

相対湿度

寸法（mm）・・・・・・・・・・・・・・・・・・170・・・120・81.5 x 22
