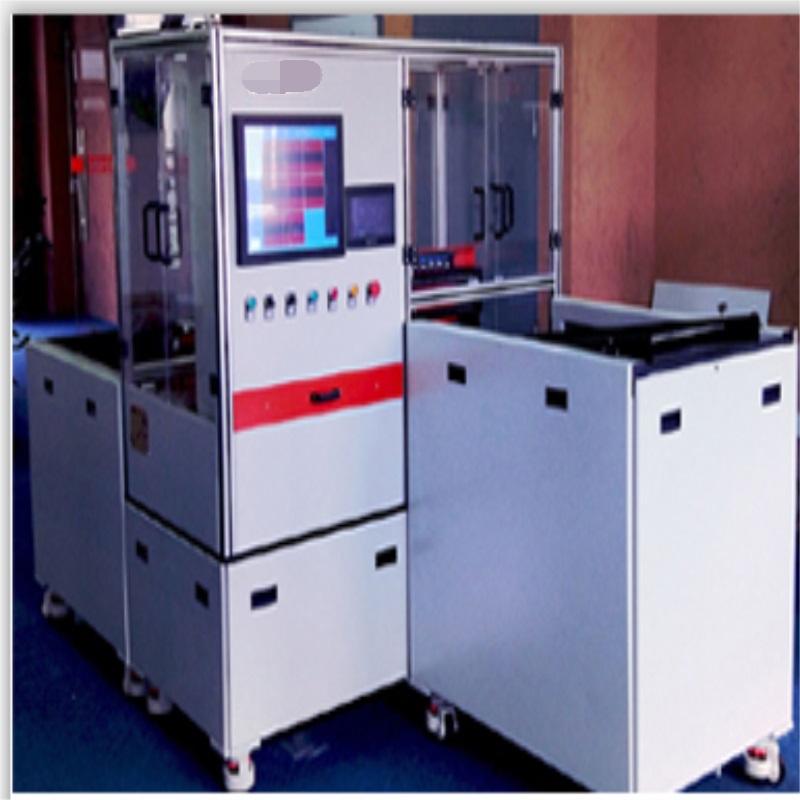

インテリジェントなデジタル渦電流材料選別装置

新しい硬度材料の選別   多周波の技術   +   マルチチャンネル熱処理

◆ ERS6000シリーズインテリジェントデジタル渦電流材料選別装置は、熱処理における自動車/航空部品材料の硬度選別およびテストに特に適しています。

◆ 材料の硬度、熱処理、引張強度、構造、混合物の焼結密度の迅速な選別、非破壊試験、部品や材料への損傷なし。 8周波数同時検出、単一周波数検出よりも高い検出精度、安定性、信頼性を実現します。すべての違いを検出できない可能性を排除します。

◆ 新しいソフトウェアアルゴリズム、優れた検出性能、ピアよりも高いノイズ対ノイズ比、継続的なソフトウェア開発、無料のソフトウェアアップグレードを提供します。

◆ 単一チャネルの8周波数ソート機能を備えており、複数のチャネルで同時に8つの周波数で動作することもできます。

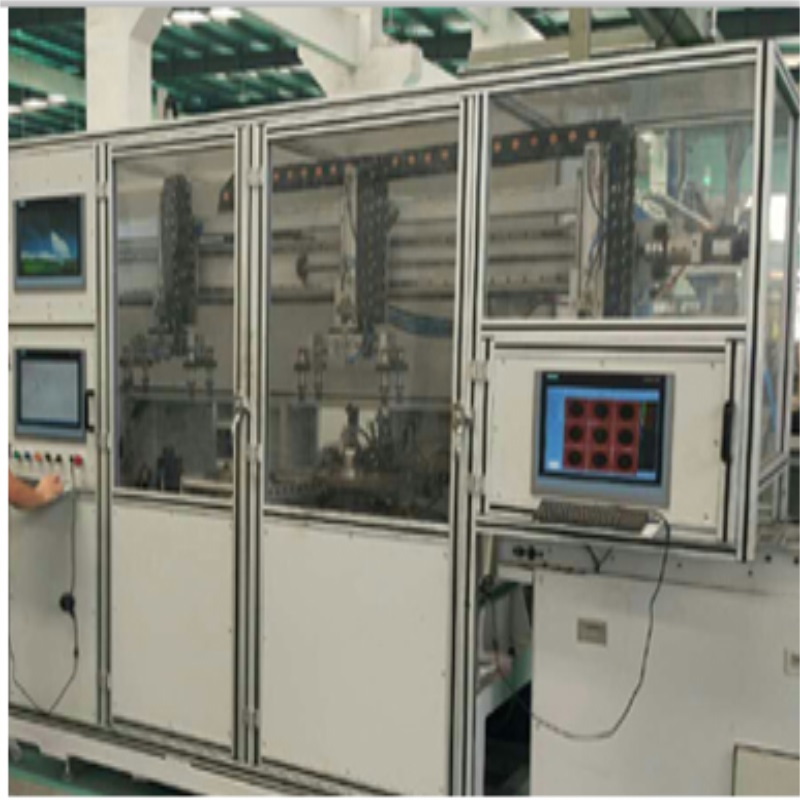

◆ お客様のテスト要件に応じて、さまざまな種類のプローブをカスタマイズできます。実験室で手動でテストするか、自動化された大量の迅速な検出と統合することができます。多くの種類のI / Oデータインターフェイスがあり、高速自動検出、自動ソート、自動アラーム、自動統計などの機能を実現できます。

◆ 強力なソフトウェア機能には、パラメータストレージ、データストレージ、レポート分析、統計などが含まれます。

◆ この機器は、シンプルで合理的で直感的に操作できます。

◆ 1つのボタンで中国語と英語をすばやく切り替え、多言語パックをすばやくカスタマイズします。

8硬度/材料/熱処理/形状の違いなどの周波数選別

検出方法                                     検出量       既知のOK       NG         未検出のNGアイテム

金属組織分析                                       2000年                       1884             116

普通のシングル 周波数検出                     2000年                       1884             81                       35

多周波検出                                   2000年                       1884             116

技術仕様

◆   検出チャンネル：1〜16（必要に応じて256チャンネルの持続的な拡張）

◆   周波数範囲：10 Hz〜12MHz、連続的に調整可能;複数の独立した周波数、単一の周波数、8つの周波数オプション（チャネルごとに最大16のソフトウェア周波数）;

◆   システムはWINDOWS開発に基づいており、システムは永久に無料でアップグレードされます。

◆   ゲイン範囲：連続的に調整可能な0.0dB〜99.0dB、ステップ：0.1dB。微調整、高速な増加/減少;

◆ ゲイン比：（X / Y）0.1〜10.0;連続的に調整可能、微調整、高速な増減。

◆   信号対雑音比≥10dB（最大30db）;

◆   位相回転：0〜360 ° 連続的に調整可能。ステッピング：1;

◆   調整可能なプローブ駆動（励起）レベル：1〜16;

◆   フィルター係数 ： 0-30000;

◆   調整可能な検出範囲、すなわち最大測定値：10〜10000、ステップ1。

◆   ハードウェア増幅係数：1dB〜32dB、連続調整可能、ステップ：1dB。

◆   複数の励起モード：DP / DI;差動、絶対、およびさまざまなカスタムプローブで構成できます。

◆   プローブ異常アラーム機能（表示モデル）

◆   高速デジタルバランス;

◆   実線とブランキングの表示モードは柔軟でオプションです。

◆   ブランキング表示係数：1〜400;

◆   デジタルフィルタリング：ローパス（0Hz〜2000Hz）ハイパス（0Hz〜2000Hz）;ユニークな " デジタルフィルタリング " オンサイト干渉信号を効果的に抑制し、検出の精度と安定性を確保する。

◆   安定性：16hours≤2dB;

◆   実用新案には、エンドおよびエンドテール信号を遮断し、エンドエンドのエンドデッドゾーンを効果的に制御する機能があります。

◆   アラーム持続時間は調整できます：10ms〜60,000ms、1ms刻み。

◆   欠落率：≤0％、偽陽性率（誤って不適合製品と誤って判断される）≤1％;

◆   欠陥部品に正確でタイムリーなフィードバック信号を提供し、インクジェットマーキング、マーキング位置、長さなどを実行します（周辺機器のサポートが必要です）。

◆   欠陥の数とその場所を自動的に記録します。

◆   遅延マーキング、固定長マーキング、遅延アラームおよびその他の機能。

◆   柔軟な内部および外部クロック選択

◆   ≤までのマーキング精度 ± 10mm（検出速度、要件に応じて、周辺機器のサポートが必要）;

◆   リアルタイムソフトウェア/ハードウェア出力アラーム、複数のアラームウィンドウモード（円形、正方形、扇形、カスタムタイプ）、アラーム付き、事前アラーム機能、信号を個別に出力できます。

◆   等しくない振幅、非対称位相アラームゾーン設定。

◆   複数の表示モード：インピーダンス、タイムベース、ABスイープ、8周波数ソーティング、アナログ3D表示（モデルの選択による）。

◆   ユニークなタイムベースアラームリファレンスラインにより、より直感的な検出データが表示されます。

◆   多数のさまざまな検出プログラムとテストデータを保存できます。

◆   渦電流信号再生拡張機能は、欠陥の振幅、位相、デジタル値を測定できます。

◆   デカルト座標系と極座標系の背景選択;

◆   テストレポート（テスト数、テスト担当者、テストパラメーター、合格数、不適合数などを含む）を自動的に作成します。

◆   ワンクリックで中国語と英語のオペレーティング言語を切り替え、オペレーティングシステムやオンラインヘルプをインストールする必要はありません。

◆   作業環境：電源：AC 220V / 110V;

◆   働く温度：0 °C 〜+45 °C 、保管温度：-20 °C 〜+50 °C 、相対湿度：≤85％;

◆   各探傷器の設置面は550×1000mm2で、信号線は側壁または底部のいずれかです。

◆   外観のサイズと重量：500 * 500 * 260mm（L * W * H）、重量：5kg。 （ディスプレイなし）

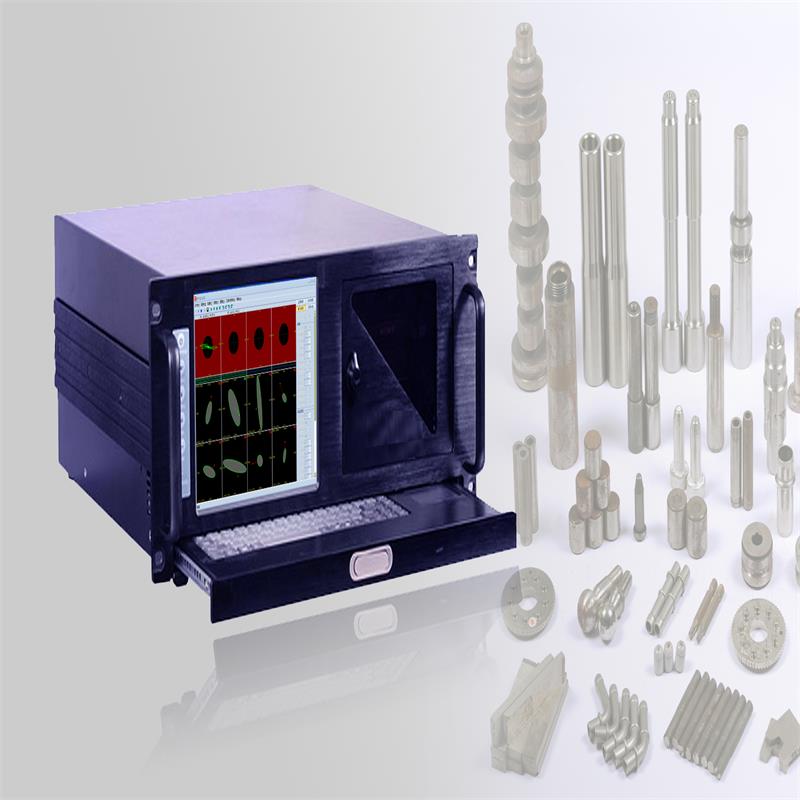

◆   オプションの小型産業用制御タイプ、水平産業用制御タイプ、5U産業用制御タイプ（ディスプレイ付き）
