直線溶接パイプEFH1002のオンライン渦電流試験システム

プロジェクトの概要

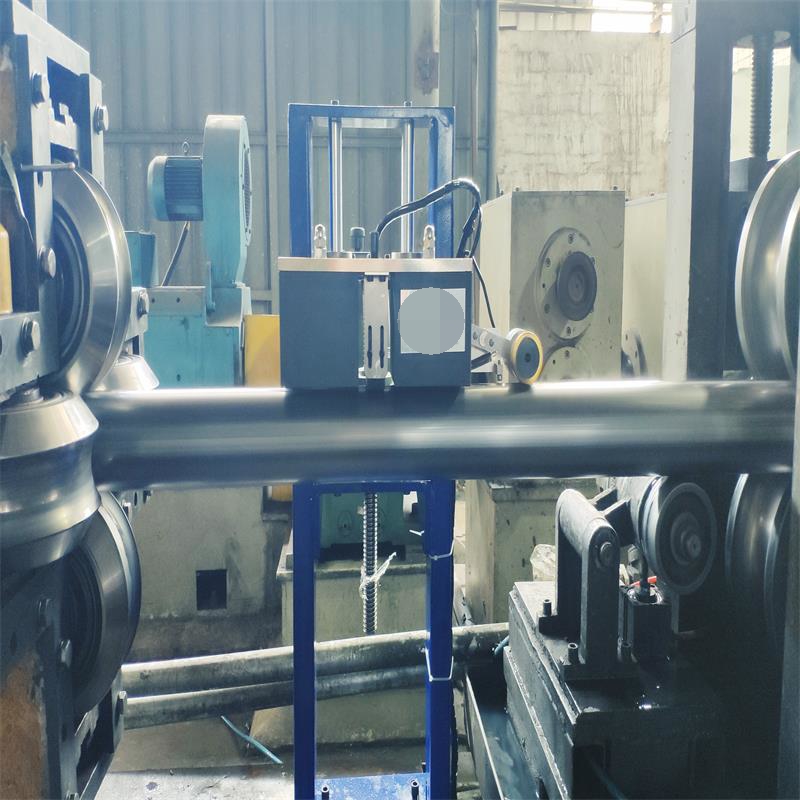

        顧客が生産する   高周波溶接ストレート   強磁性材料で作られた溶接パイプ。オンライン渦電流自動探傷システムが現場に設置されています。   テスト要件：パイプの横方向および縦方向の欠陥を検出する   そして溶接。両側でさらにテストするためのテストスキームが提案されています。

ワーク情報の検出

検出オブジェクト名                               炭素鋼   ストレート溶接パイプ（高周波溶接）

素材                                                       強磁性材料などの金属材料

寸法仕様                                     Φ12-108mm

溶接幅                                                   1-5mm（平らな溶接またはバリ）

長さ                                                         オンライン検出

曲げ程度                                           1.5mm / m（検出ステーションの）

粗さ                                                   丸い表面（凸状バリのない面取り端）≦3.2、なし   酸化物スケール。

硬度                                                     もっと強く

検出速度                                           推奨される速度≦150m / min   調整可能

                                                                    （機器検出速度：0.52-750m / min）

検出部温度                           ≦80°Cまたは通常   温度

検出要件と   精度基準

                                                                検出のエグゼクティブスタンダード

標準の数                                         標準の名前                                                               グレード

GB / T 14480-2015             非破壊検査機器       エディ   現在   テスト中   装置                         /

GB / T 7735-2016               シームレス鋼管と溶接鋼管の自動渦電流試験               最高級

                                            （サブマージアーク溶接を除く）欠陥

システムの技術的パラメーター

システムの名前：   直線溶接パイプ用のオンライン渦電流試験システム

タイプ：EFH1002

検出方法：デュアルチャネルサドル検出   （絶対+差分）

制御モード：自動+手動

機器とプローブ：渦電流機器。デュアルチャネルデジタル高知能渦電流探傷器およびプローブ

検出プラットフォーム：独自に開発されたコア検出プラットフォーム

検出操作の簡単な紹介：

テスト要件に従って、探傷器の技術的パラメーターと標準サンプルを調整します。

ワークの仕様に従ってプローブとプローブの位置を調整します。

探傷システムは、ワーク、アラーム、マークを検出します。

溶接ヘッド   研削または調整可能   プロセス中のシャットダウンにより;

データの記録、保存、分析は、欠陥検出ホストによって実行されます。

欠陥検出レポートを自動的に作成します。

システムの重要なパラメーター

名                                                 技術的パラメータ                                               備考

エンドブラインドエリア                                             ≦50m                                                 テスト速度に依存

安定                                               72時間後≦2dB                                               試験サンプル

ジェット印刷の精度                               ±50mm                                                         試験サンプル

省略判定率                               0％                                                             試験サンプル

誤報率                                           ≦2％                                                           試験サンプル

テストスピード                                     推奨される速度≦150m / min                       試験サンプル

                                        調整可能   （機器検出速度：0.52-750m / min）

敷設/ S型渦電流試験の原理

このシステムは   渦電流に使用   炭素鋼、ステンレス鋼、銅、アルミニウム、その他の非鉄および鉄金属パイプの検出。システム全体は、検出デバイス、検出アクセサリ、機械、電気、空気の5つの部分で構成されています。インピーダンスプレーン分析と多振幅位相エリアアラームテクノロジーを使用して、自動欠陥検出を実現し、自動ソート信号、アラーム、マーキング信号を出力します。

機器によって生成される交流電流は、検出コイルを介してワークピースの表面に渦電流を生成し、渦電流によって生成される磁場は、検出コイルのインピーダンスに順番に影響します。ワークピースの表面に欠陥があり、材料が連続していない場合、元の渦電流場が破壊され、検出コイルのインピーダンスが変化します。機器は測定プローブにフィードバックします。インピーダンス変化の電気信号を処理して、自動欠陥検出を実現します。

システムの一般的な説明

オンラインシステムには、インテリジェントデジタルデュアルチャネル探傷器、カスタマイズされた検出デバイス、プローブ、アラームシステム、マーキングシステム、カスタマイズされた本物の検出ソフトウェア、自動制御モジュール（統合）、カスタマイズされたシールドキャビネットおよびその他の標準付属品が含まれます。
