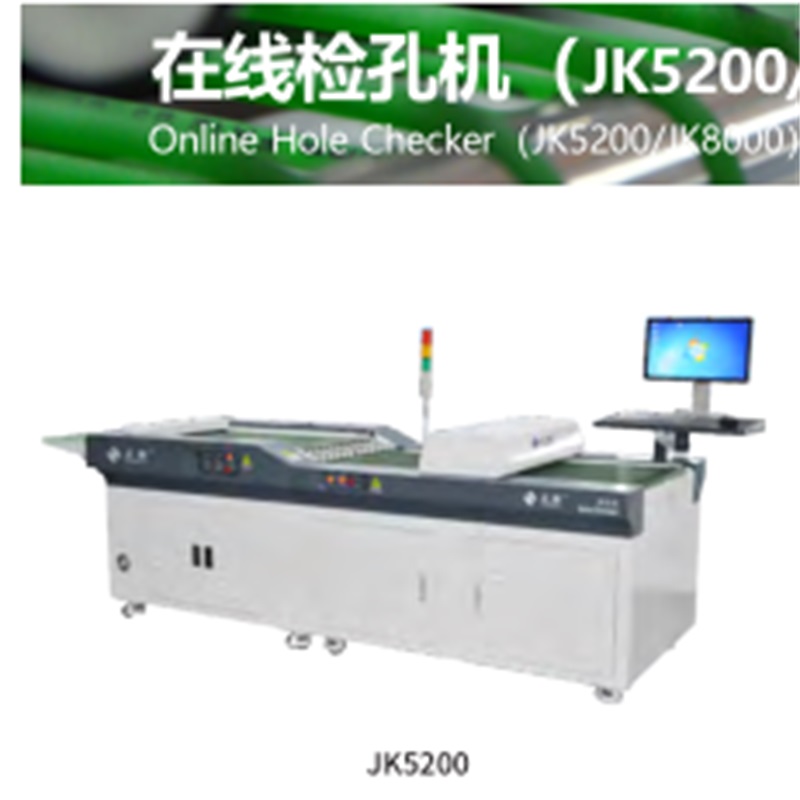

PCB   オンラインホールチェッカー（JK5200 / JK8000）

使用法

穴チェッカーマシンは、主にPCB穴あけボードと完成品ボードの穴あけ品質検査と分析に使用されます。

穴の欠如（漏れやすいドリル穴とプラグ穴）、マルチホール、内部バリ、大きな穴、小さな穴、PCBドリルボードと完成したボードの他の不規則な形状の穴などの欠陥が自動的に検出されます。 NG / OKの分類のための機器は自動的に決定されます。

特徴

1。 正確：高精度CISスキャンシステム、自動位置決め、画像処理、検出技術を採用しています。

2。 効率的：マルチチャンネル仕分け装置と小さなプレート部品を装備すると、マルチチャンネル同時検出がサポートされます。標準マシンは両方のプレートを同時に検出できます。3および6チャンネルを同時にカスタマイズできます。

3。 特徴：ネットワークメンテナンス機能により、複数の端末を使用してNGボードの欠陥情報を同期的に表示し、NGボードを迅速にオーバーホールできます。

技術仕様

項目                                                 JK5200                                                         JK8000

薄暗い   長さ                 スキャニングマシン+ソーティングデバイス：3510mm               スキャニングマシン：1550mm

                                        選別機なし：1530mm

幅                                               1160mm                                                         1280mm

高さ                                               1050mm                                                         1520mm

CIS                                                                             コンタクトイメージセンサー

光                                                                       バー赤色LED光源

最大   直径比                                                         25：1

測定可能な厚さ                     0.3mm〜10.0mm、厚さ0.3mm未満のプレートをサンプルとして提出する

                                                      確認。

プレートサイズ                                   幅：80〜650mm                                             幅：80〜800mm

          長さ：100〜650mm                                           長さ：100〜800mm

ポアサイズ範囲                                                         Φ 0.10mm〜 Φ 10mm

の最小マージン

パンチングホール                                                                     0.1mm

最大数

テスト済みプレートの穴           500,000（丸穴）                                           800,000（丸穴）

測定速度                           （測定された速度スキャン部分の4つのギアが利用可能でした）：3.0±0.5m / min、

                                                      6.5±0.6m /分、10±0.8m /分、12.5±0.8m /分ドリルプレートは最大6.5m / minです。

繰り返し精度                                                                   ±30μm

（丸穴）

繰り返し精度                                           スロット：±75μm;不規則な穴：150μm

（非円形の穴）

開口精度                                                 ±20μm（aperture≤1mm）

  （丸穴）                                                         ±30μm（4mm > 口径 > 1mm）

                                                                              ±40μm（開口≧4mm）

検出の内容                   抜け穴（漏れ穴、プラグ穴）、穴（マルチドリル、二等分）、異物

                                                        穴の内側、大きな穴、小さな穴。 「1」タイプの穴の長さ、幅、バリ

                                                        不規則な穴、プレートの長さ、幅、サイズなどのその他の欠陥

検査ライン番号                       標準マシン：単一行、2行。 （3行以上、別途お問い合わせください）

コンピューター                                                   電気脳産業用コンピューター、CPU：i5シリーズ;

              メモリー：8G;ハードディスク：1T;オペレーティングシステム：windows7 × 64

力                                                         パワースキャンおよび選別装置：2kW;

      選別装置なし：12kW

動作環境                                           温度：20 °C -40 °C

                                                                              湿度：40 ％ -70％

            環境には酸性塩基ガスはありません。

      生産ボードの要件：乾燥、酸/アルカリなし

      液体（機器の腐食を防ぐため）

        デバイスには、リモート接続用のインターネット接続が必要です   診断。

テスト対象のボードの要件：テスト対象のボードの反り度は、IPC対角線の75％を超えてはなりません。高圧で洗浄して乾燥した後、ボードの表面が汚れていると、テスト結果に影響が出ます。
