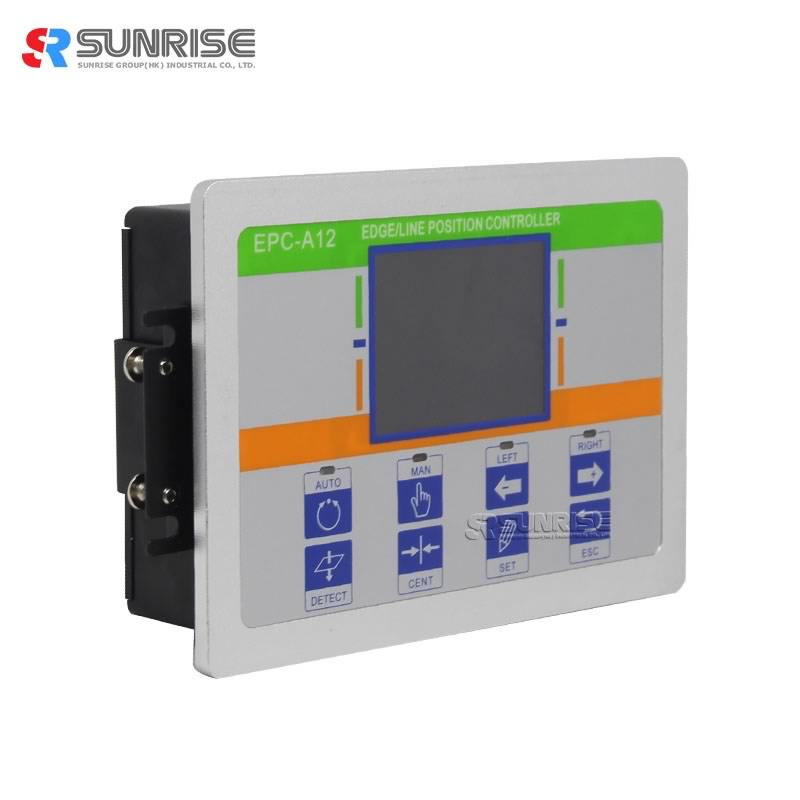

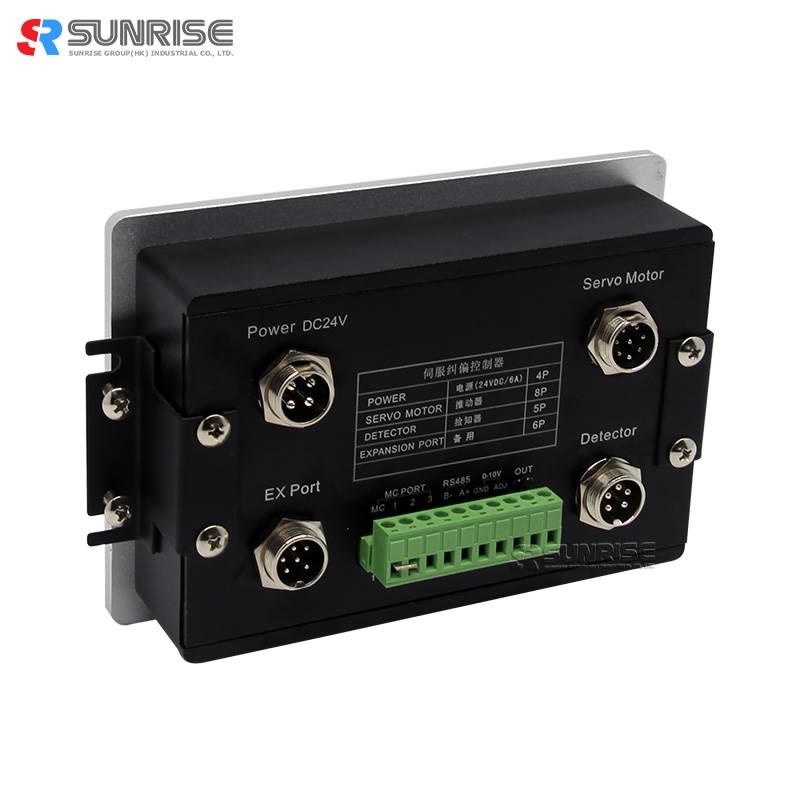

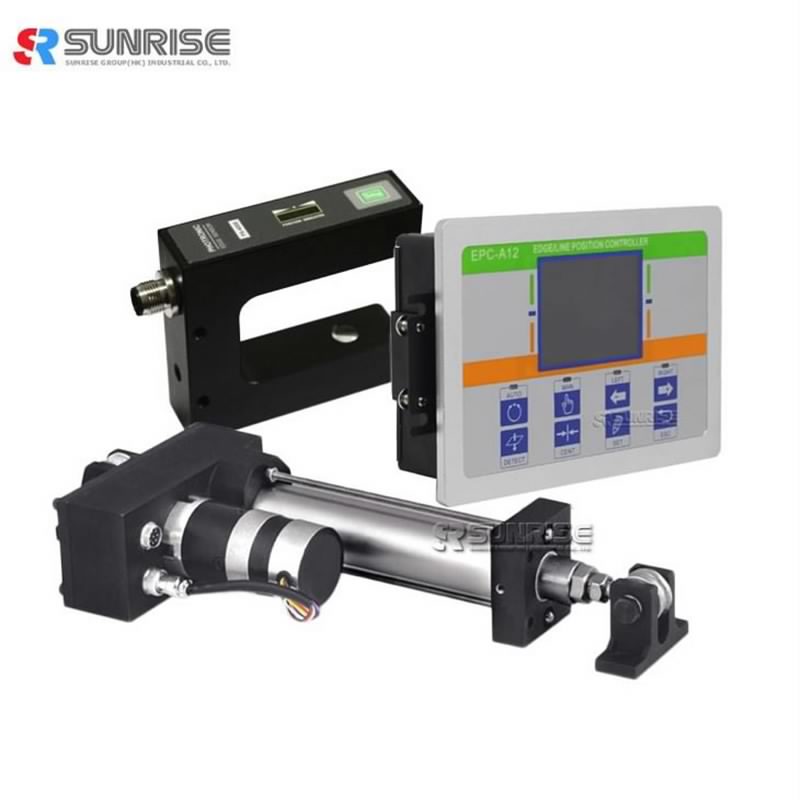

印刷機使用ウェブガイド制御システムEPC‐A 12コントローラと光電センサ

概略

EPC - A 12サーボウェブガイド制御システムは、異なる種類のウェブガイドセンサーとアクチュエータと互換性を持ちます。HMI、簡単な操作、エレガントな外観として大きなカラータッチスクリーンで。セットガイドとオンラインヘルプシステム。簡単に初めての基本的な設定でこのシステムを操作する。

特徴：

1. 速い応答速度、支持直接トルク支配、accelデデル、速度制限で高性能サーボモーターベクトル駆動

2. EPC（EDGE）、LPC（ライン）、CPC（中央）とSPC（s形）をサポートする高速カップ計算で

3. 超音波センサ、光電センサ、CCDセンサーと互換性を持つ。

4. HMI、簡単操作で大規模なカラータッチスクリーン。

5. 統合セットアップガイドとヘルプシステムは、各操作ページのヘルプボタンです。

6. アクチュエータはサーボモータを採用してボールネジを駆動し，高精度，低騒音，保守フリーである。

7. アクチュエータはサーボモータを採用してボールネジを駆動し，高精度，低騒音，保守フリーである。

8. つのアナログセンサーと1つの方法外部制御シミュレーションを接続することができる3 - way高速アナログ入力で。

9. 3つの光学アイソレーション・スイッチ入力で、異なる機能をセットすることができます。

10. 安定した操作と強い干渉防止能力による複数のソフトウェアとハードウェア保護処置。それは24時間で動作するように、各コンポーネントの障害のためのさまざまな緊急ソリューションがあります

11. 柔軟なインストール方法。

技術的なパラメータ

電源   スタンダード24 V

モーター駆動能力：AC 24 V - 45 V、10 Aマックス

エンコーダ電源：DC 15 V

アナログ入力：3ウェイ0～5 V、インピーダンス20 K

センサー電圧：DC 12 V、350 mA

補正応答時間

アナログ入力解像度：12ビットADC

オンオフ入力：3ウェイNPN

修正方法：線/端/中央/ S形

互換性センサ：超音波、光電、CCD

アクチュエータ速度：1 mm / s

アクチュエータ推力：100 kgf～1500 kgf

ESD保護   IEC 1000 - 4 - 2 ,±15 kV (空気),±8 kV (接点)

スクリーンディスプレイ：2.8インチ

HMIタイプ：TFTタッチスクリーン

保護   IP 53
