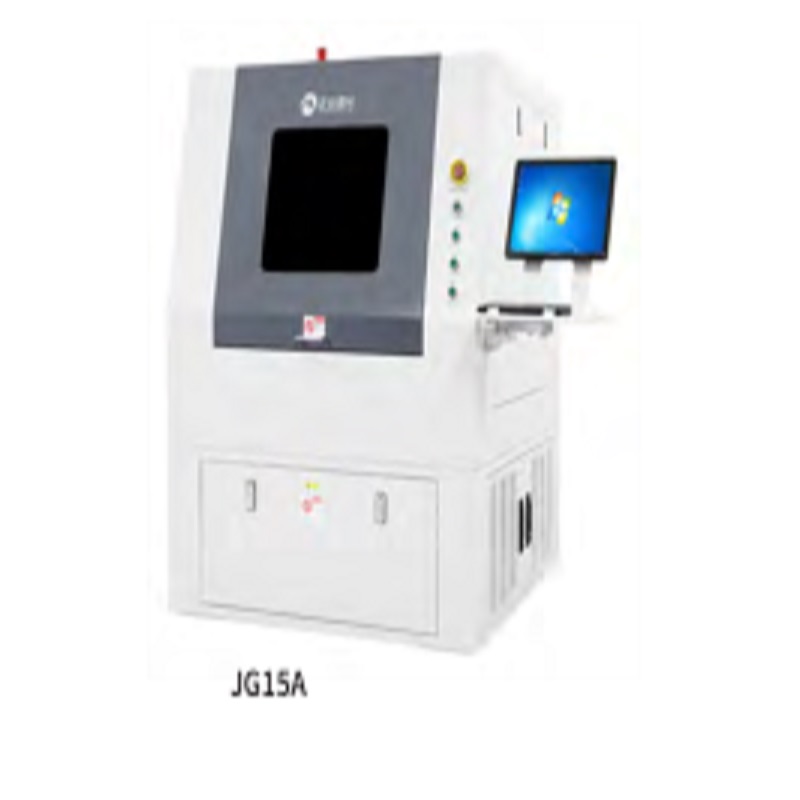

PCB UVレーザー切断機(JG16 / JG16C / JG18 / JG15A)

発売日:2019-08-23 16:42

製品の5つの利点

  • JG16 / JG16C 1.作業を1つずつ繰り返すための2つのテーブル、準備時間なし、高い処理効率
  • 2.処理前にプレビュー機能によりサンプルの損傷を回避
  • JG18 1. PCB産業におけるレーザー切断機の最大のテーブル
  • 2.処理前にプレビュー機能によりサンプルの損傷を回避
  • バーコードマーキング機能

製品詳細

PCB   UVレーザー切断機

(JG16 / JG16C / JG18 / JG15A)

使用法

このマシンは、CVL / FPC / RFおよび薄い多層ボードの切断、ウィンドウの開放、およびカバー、およびセラミック、シリコンなどのさまざまな基板の切断に使用されます。

特徴

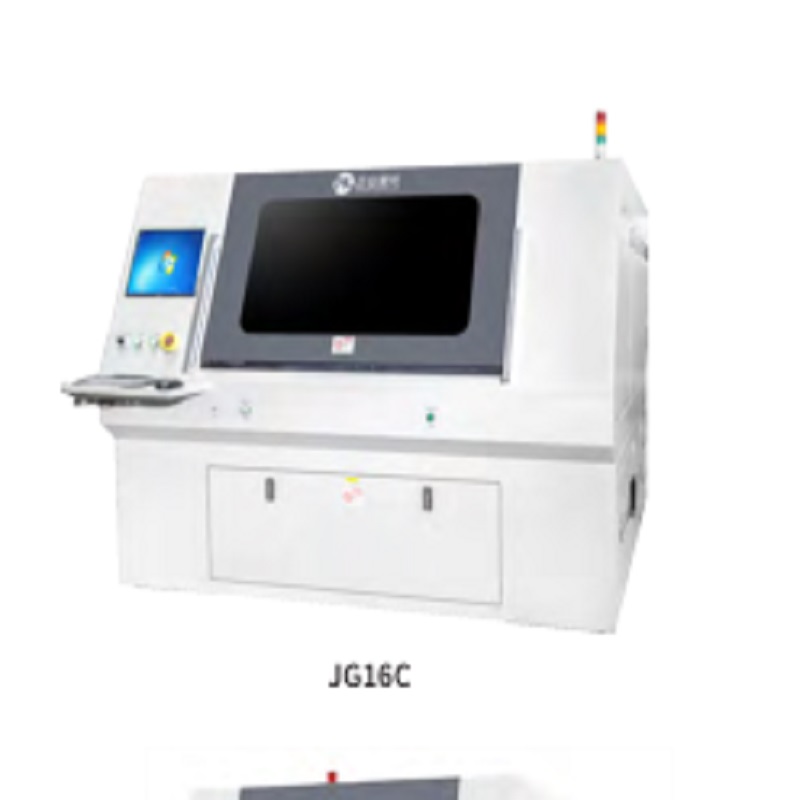

JG16 / JG16C

1。 作業を1つずつ循環させる2つのテーブル、準備時間なし、高い処理効率

2。 サンプルの損傷を防ぐための処理前のプレビュー機能

3。 バーコードマーキング機能

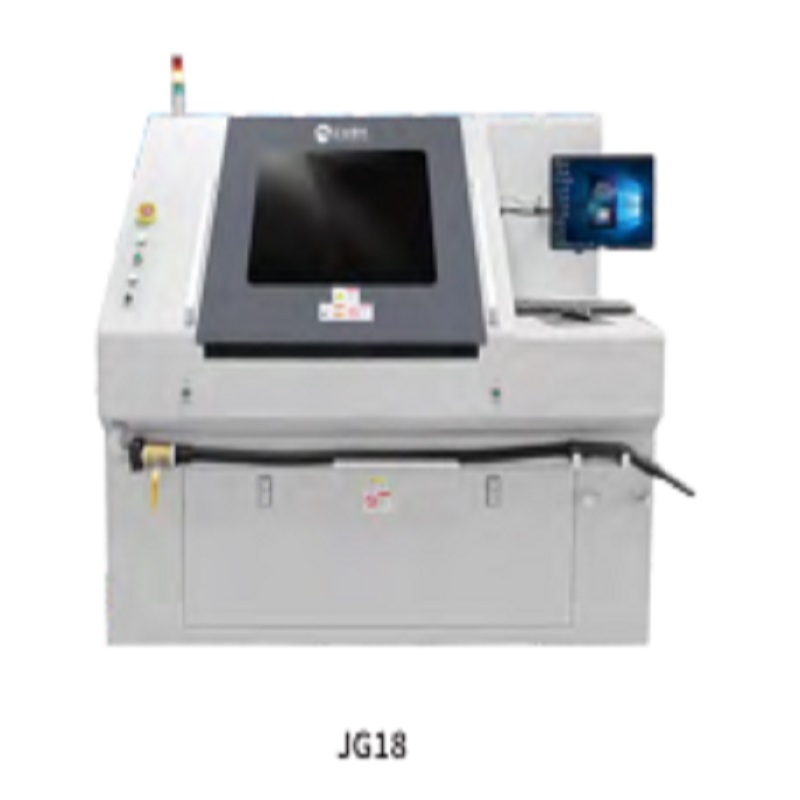

JG18

1。 PCB業界でのレーザー切断機の最大のテーブル

2.処理前にプレビュー機能によりサンプルの損傷を回避

3。   バーコードマーキング機能



技術仕様

項目                               JG16                       JG16C                         JG18                     JG15A

波長                                                                 355nm

レーザー出力                                             標準10W、オプション15W

レーザー周波数                                                     30-120kHz

最大

処理サイズ         500×400mm               650×550mm             720×540mm         520×420mm

                              ダブルプラットフォーム         ダブルプラットフォーム

最大

動作速度                                           800mm / s                                                 500mm /秒

ポジショニング

テーブルの精度                                         ±3μm                                                       ±4μm

繰り返し位置決め

テーブルの精度                                         ±1μm                                                       ±2μm

総合精度

ZHENGYE条件                                                 ±20μm

光点                                                                 20±5μm

スキャン範囲                                     45mm×45mm                                           40mm×40mm

ファイル形式                                                 * .gbr & * .dxf & * .lay

電力                                                                                                   AC220V / 1.5kW

供給                                     AC220V / 2kW; AC380V / 5.5kW                             AC380V / 1.5kW

寸法

(長さ×幅×高さ)(mm)         1850×1640×1650             1780×1610×1650                   1780×1610×1650             1400×1300×1700

重量                           2400Kg                 3600Kg                         2500Kg                 1500Kg

環境温度                                       2 °C ± 2 °C

環境湿度                                   ≤60%RH、結露なきこと

グランド振幅                                                     ≦5μm

接地圧                                                     1000kgf / m2
