当社の製品を購入していただきありがとうございます。安全性を確保するため、本製品を使用する前に注意してください。

1.0入門:

HDMIスプリッタはHDTVのような1つ以上の高精細ディスプレイ装置に損失なしでHDMI信号を分配することができる製品です。それは最高の効果をあなたのホームシアターシステムを最適化することができます。

HDMI信号は、DVD、衛星受信機、セットトップボックス、DVカメラ、A / Vレシーバー、およびHDTV対応のデバイスからHDTVやHDMIフラットパネルディスプレイなどの高精細ディスプレイデバイスに供給される。

2.0機能:

1 .完全HDMI 2.0仕様準拠。DVDやDVDなどの音源装置や高精細ディスプレイ装置にも適用可能である   HDMIポートまたはデジタルポートを持ち、HDCP 1.1 / 1.2 / 1.4 / 2.2プロトコルに準拠しているHDTV

24ビットRGB / YCBCR 4 : 4 : 4 / YCBCR 4 : 4 : 4、および最大4 K 2 K @ 60 Hzまでのビデオ形式をサポートします

12ビットYCBCR 4 : 4 : 4による4 k 2 k＠60 Hz ;

3 .1080 p＠60まで3 Dフレーム連続ビデオ・フォーマットを支持してください;

4 .別の解像度でサポート出力同時表示；

5 .サポートオーディオエキストラ；

6 .ブルーレイDVD 24 / 50 / 60 fs

7。オーディオフォーマットDTS - HD /ドルビーTrueHD / lpcm 7.1 / dts / dolbis ac 3とdsd ;

8 .伝送距離を延長し、送信信号を改善する

9 .DVIアダプタにHDMIを使用してDVIと互換性があります

10 .信号干渉のない金属ケーシング設計と全体遮蔽

3.0包装アクセサリー：

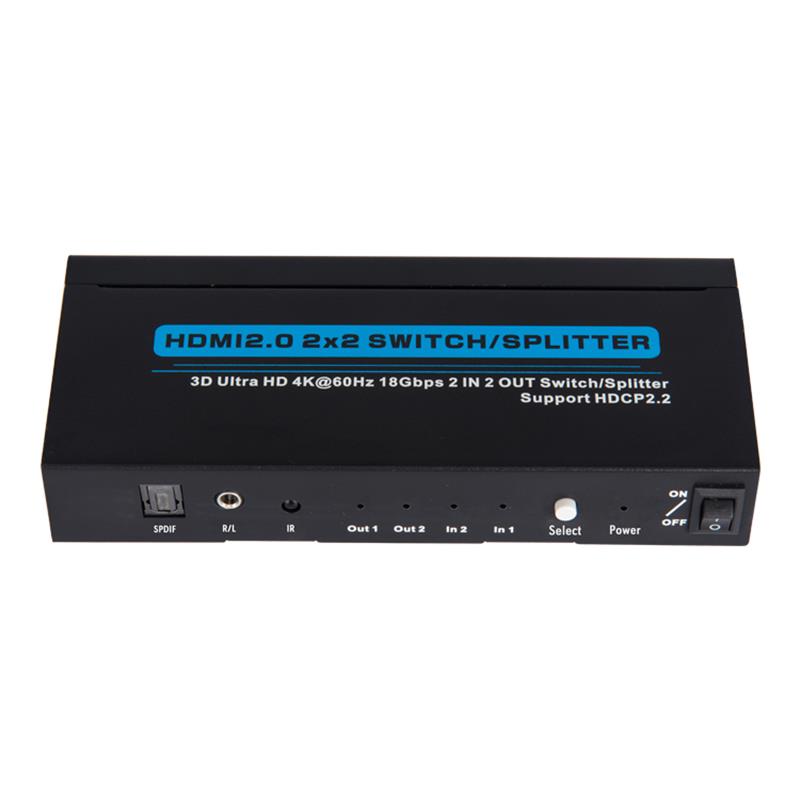

1 .HDMI 2×2スイッチ/スプリッタ

2 .リモートコントロール

3 .5 V直流電源アダプタ

4 .ユーザマニュアル

4.0技術的なパラメタ

HDMIソース入力ポート

表示装置の出力ポート

ソースポートコネクタ

ディスプレイデバイスポートコネクタ

出力オーディオポート

HDCP準拠の

シングルリンクの範囲

入力ビデオ信号

入力ddc信号

ディープカラー

HDMIバージョン

帯域幅

信号速度

入力ケーブルの長さ---------------------------------- PS 4

出力ケーブルの長さ

ケーブル規格

垂直周波数範囲

消費電力( max )

運転温度

作動電圧

パワーアダプタ

純重さ

寸法：L * W * H ( mm )

5.0接続図

5.1接続   the   HDMI   ケーブル   の間   シグナル   ソース   and   入力   ポート   of   スプリッタ。

5.2スプリッタとHDTVの出力ポートの間にHDMIケーブルを接続します。

5.3接続スプリッタと電源アダプタ。

5.4信号源とHDTVのパワーを開きます。

説明：入力または出力デバイスの異なるブランドでは

接続ケーブルも異なります。

6.0インストールと注意

電気ショックや製品の破損を防ぐため、安全を守るために以下のようにご注意ください。

ゆっくりと信号ケーブルを接続したりプラグを抜いたりしないでください。プラグやプラグを抜いたり、手を振ったりしないでください。

2 .装置は、太陽、雨、湿った、または、換気されない環境の下に置かれるべきではありません。

3 .機器に設置すること。

4 .火力、火力、火力などの熱源の近くに設備を設置しないでください。

（5）ポートへの接続ケーブル以外に、金属又は他の物を装置に挿入しないこと。

6 .自分で装置を壊さないでください。それは専門の保守スタッフによって維持されるべきです。
