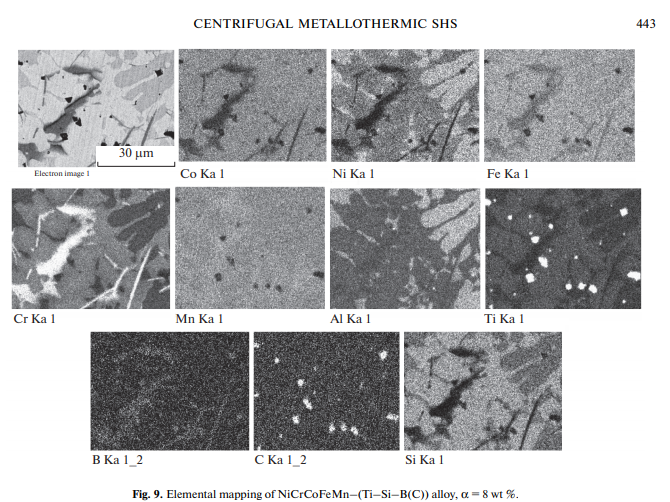

theirの組み合わせ、位置、および形態は、Ti - Si - B（C）添加剤の量に依存する。低添加剤濃度の場合（図7）、クロムおよびケイ素および微細な個々の炭化チタン粒子で富化した相の等軸沈殿物が観察される。ボロンは大部分全体を均等に分配するように見られます。 α=4重量％（図8）の場合、クロムおよびシリコンに富化した相の沈殿物の形態は、等胞から板状に変化する。顕著なAl-enriched包含物が形成される。明らかに、これは導入された成分（Ti、B、Si）が部分的に還元反応に部分的に参加するという事実の結果の結果である。その結果、還元プロセスに関与していないALの一部が標的生成物に入り、Al濃度の増加のゾーンを形成し、これはNi濃度の増加と一致する。 α[Ti - Si - B（С）]のさらなる増加は、構造を変化させる（図9）。この構造は、ホウ化物（CR-BX）、炭化物（TI-CX）、およびシリサイド（TI（CR）-SIX）の段階の析出物を含むことが見られます。

 微細構造分析は、添加されたTi、Si、およびB成分が主にクロムenriChed領域に濃縮されていることを示している。 Fe、Ni、Co、Mnはマトリックスを形成する。 HEAEの観測された構造は実用的な関心事であるかもしれません。

-

-

&#>~

 硼化ケイ素で強化した-Fe-Ni-Mn高\\針状合金は、最初に、複雑な改質剤Ti-Si-B（C）を含むメタロサーマル組成物からの遠心SHSによって調製された。 Nicrcofemnm - （Ti - Si - B（C））合金の組成は、インゴットの大部分にわたって均一に分布した全ての標的要素を含む。添加剤含有量の増加は、HEAに基づくマトリックス中の炭化チタンおよびホウ化物の粒子の沈殿をもたらす。そのような沈殿物の形態と濃度は、添加剤の量に依存します。
