アロイR 41

合金R 41、UNS N 07041、RENE 41、W . R . 2.4665、ハイネス合金R 41、J 1610、大工41

650〜900°cの範囲では，高い引張強さ，耐久性，クリープ強度，耐酸化性を有する。870℃以下の高い強度と980℃以下の耐酸化性を要求する航空機や航空宇宙エンジンの高温部品の製造に適している。

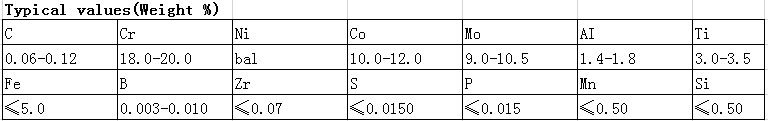

物性

融点：1316 - 1371℃

密度：8.27 g / cm 3

硬度：363（HBS）

磁気 < 1.002 H / M

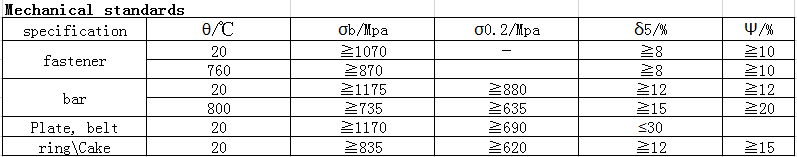

役員標準

AMS 5545

AMS 5712

AMS 5713

処理

成形性

鍛造前の鋼塊は均質化し，鍛造加熱温度は1100℃である ~ 1180℃

部品熱処理工程

1 .低温で作動すると，部品は1080℃，空気冷却＋760℃，16 h，空気冷却を使用して高い引張強さ及び疲労性能を有することが要求される

2 .高温で作業し，高い熱強度を要求する場合，熱処理仕様は1180℃，空冷＋900℃4 h，空冷である。

溶接プロセス

合金は，溶融溶接，拡散溶接，摩擦溶接などにより溶接することができる。

アプリケーションフィールド

航空エンジン部品

エンジンコンプレッサー、タービンディスク、ベアリングリング

レシーバ、過給機、タービンホイール

アフターバーナーパーツとファスナー

締結具及び板溶接部品
