バルブとパイプとの接続の種類

発売日:2020-06-08

前回の記事では、バルブとパイプの接続を紹介しました:   フランジ接続 、実際には、溶接接続、ウェーハ接続、ネジ接続、フェルール接続など、他のタイプのバルブとパイプもあります。本日は、バルブとパイプの接続について引き続き説明します。興味があれば、読んでください。



フランジ接続

フランジ接続   パイプラインまたは機器に接続されるバルブの最も一般的に使用される接続タイプです。フランジ、ガスケット、ボルトを組み合わせて完全なシール構造設定とする、取り外し可能な接続方法です。参照してください   ここに   詳細については。



溶接接続

溶接接続とは、溶接溝のあるバルブ本体と、溶接によって接続された配管システムを指します。 API 600、ASME B 16.34およびその他の規格では、溶接の溝が規定されています。の     溶接の溝の次の通りです:

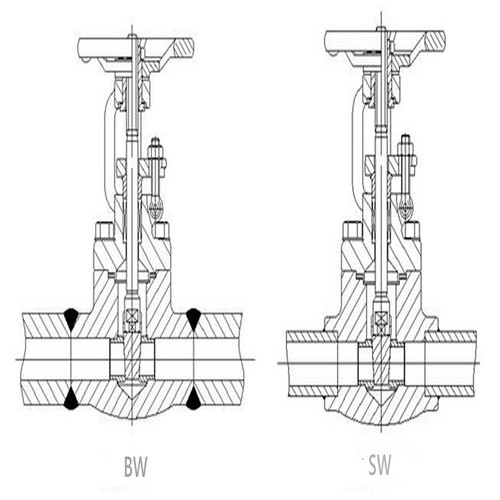

バルブとパイプライン間の溶接接続は、突合せ溶接接続(BW)とソケット溶接接続(SW)に分けることができます。突合せ溶接継手(BW)は、すべてのサイズ、圧力、および高温の作業条件で使用できます。ソケット溶接継手(SW)は、一般的にDN50未満のバルブに適しています。

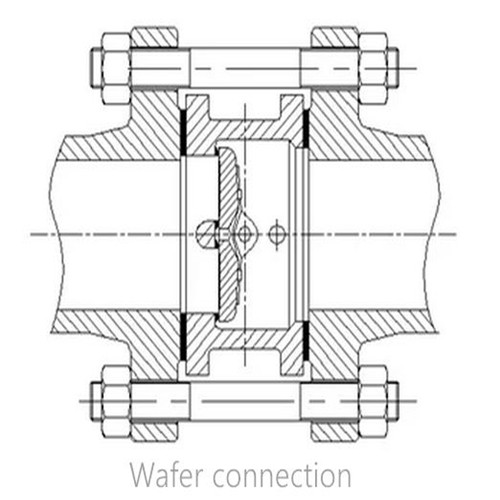

ウェーハ接続

ウェーハ接続は、バルブの両側のパイプフランジがパイプシステムの側面にボルトで固定されるタイプの接続です。

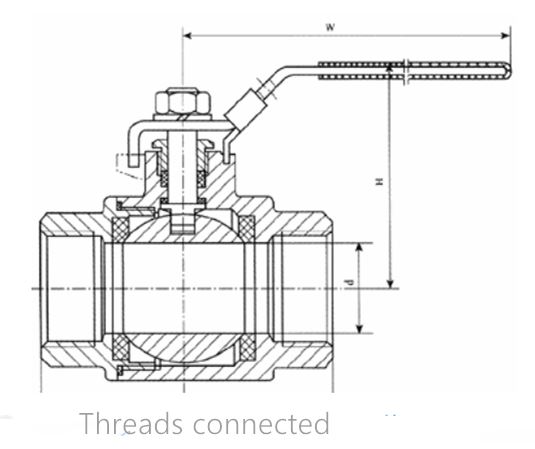

スレッド接続

ねじ込み接続とは、バルブ本体の雌ねじまたは雄ねじのパイプへの接続を指します。

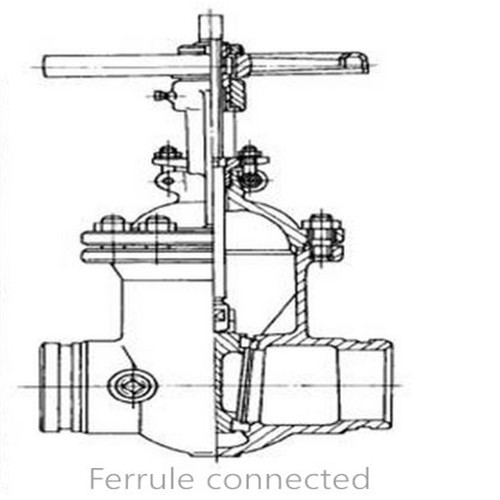

フェルール接続

クランプ付きのバルブ本体は、フェラルによって配管システムに接続されています。


デチョ 炭素鋼、ステンレス鋼、ニッケル合金のさまざまなパイプフランジを提供しています。次のような特別なフランジも提供できます   長い溶接ネックフランジ 、特別な材料の要求と   高収量パイプフランジ 。スチールフランジとパイプのニーズが増えました。今すぐお電話いただくか、メールでお問い合わせください
