抄録

本研究では、熱膨張実験を用いて、4つのNi基単結晶超合金（SX）のC - solvus温度を測定することができる & そして、3つのre - free変形。cmsx‐4の場合，実験結果はthermocalcを用いた数値熱力学結果と良く一致した。For

3つの実験的なREフリー合金，実験および計算結果トランスミッション電子顕微鏡観察により，cand c相の化学組成は合理的によく予測できることを示した。また、共鳴超音波 & 弾性係数が化学組成と温度にどのように依存するかを示す分光法（rus）これらの結果を文献に報告した。更なる仕事を必要とする地域は、強調されます。

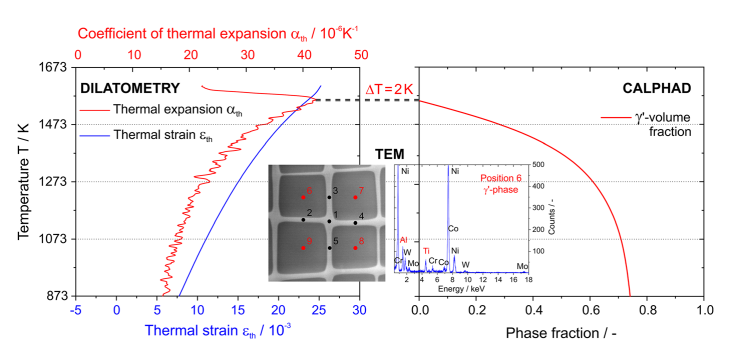

グラフィック抄録

導入

Niベースの単結晶超合金（SXS）は、1000℃以上の温度で動作するタービンブレードを製造するために使用され、クリープ、熱疲労、高温腐食を含むaloadスペクトルに耐える必要がある。クリープ強度は、歪みの遅いが、連続的な蓄積に対する耐性は、最も重要です。SXSはサブマイクロメートル立方晶C粒子からなる微細構造上の強度に依存することはよく知られている & （結晶構造：規則的なL 12相；体積比：70体積%）。これは、薄いCチャネル（結晶構造：fcc；体積分率：30 vol %に近い）によって分離されている。両方の相の結晶構造は類似しているので、高温から冷却することによって秩序化したc粒子はコヒーレントになる & c‐マトリックス中の沈殿2相の格子定数dは異なる。Ni基単結晶

超合金、しばしば見つけます：DC & \\ dc対応する格子不整合は、例えば、［5，6］のような弾性歪エネルギーの増加をもたらす。この不適合性とその結果のいくつか、例えば、C粒子の形状に対するその影響。 & チャンネル転位に作用するピーチ- Ko - en - Heller力、ラフティング、界面転位ネットワークの形成については、文献中で[ 7 - 15 ]のように議論されている。順序C & 粒子は転位運動の障害を表す。

彼らは完全に浸透できません、しかし、転位がFCC & C‐チャンネルSX設計の技術は、部分的には、転位がOPTIへのC相に切断するのを可能な限り困難にすることに依存している &

クリープ強度.切断を困難にすることは、結晶塑性の中で最も顕著な基本的なメカニズムの1つから生じる［16−20］のような、逆相境界エネルギー（APBS）の増加に関連する。 & ［21−23］文献の中では、この切断プロセスの特定の面に関しては意見の相違があるが、研究者と産業界からのSX研究者は、高いC -体積画分、高 & C - solvus TEM - & apbsと積層欠陥の物理的性質に影響を及ぼす高い平面故障エネルギーを生じる。C &

Solvus温度は特に重要であると考えられて、多くの科学的で技術的なSX出版物（例えば、24 - 31）で基準温度としてハイライトされました。

本研究では，4種のsxs，erbo／1（re，cmsx‐4型合金）と3つのerbo／15バリアント（熱的にはmo，ti，wのレベルが高い）の熱力学的性質を詳細に調べた。弾性剛性と熱膨張係数を温度の関数として測定するために，共鳴超音波分光（rus）と膨張測定を使用した。これらの4つの合金がクリープ特性［32，33］でどのように異なるかが最近示されている。
