出自 中国・天津

モデル番号: 1 n

技術 鋳造

接続: グルーヴエンド

形状 カップリング ヘッド

コード ラウンド

次元 1 " <高橋潤子> " （dn 600）

設計標準 ISO 6182、AWWA C 606、GB 5135.11

接続標準: ASME B 36.10、ASTM A 53 - A 53 M、ISO 4200

作動圧力： 175 psi - 500 psi

アプリケーション 給水・消防・空調 温度範囲： - 20℃±180℃

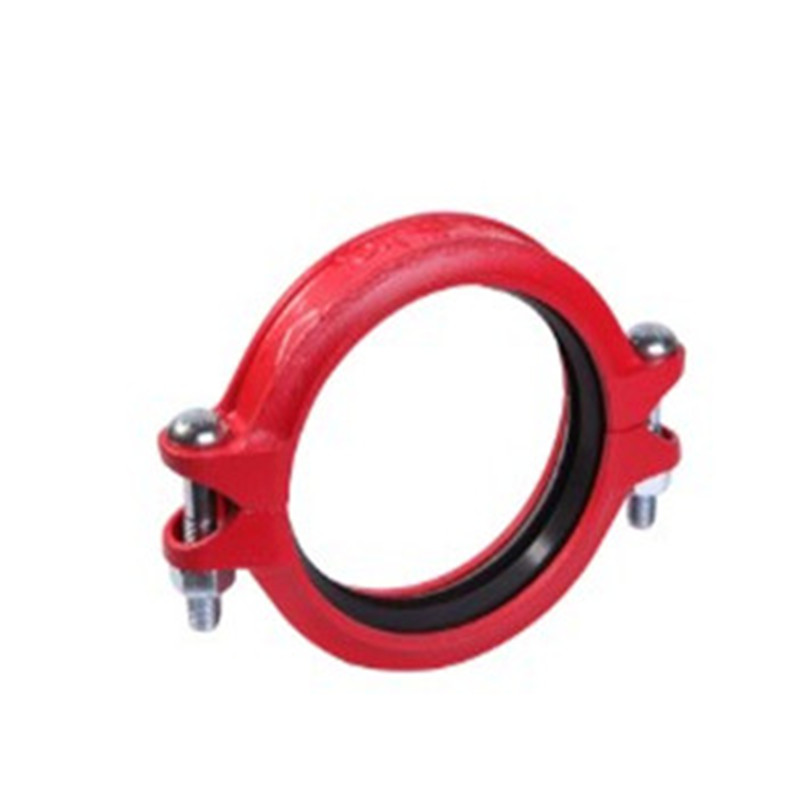

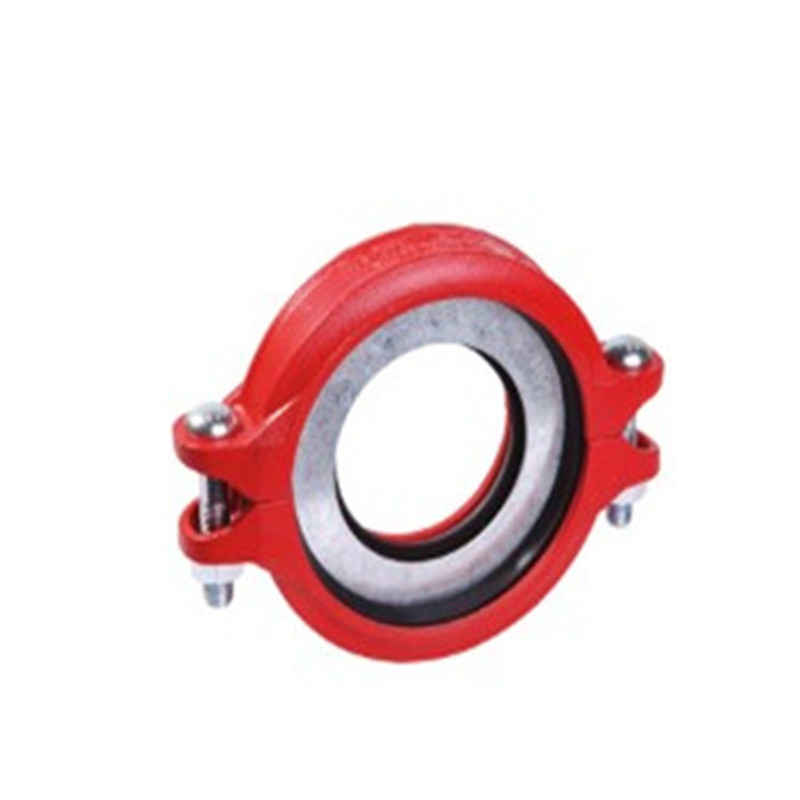

ディグルーブ標準フレキシブル結合型

溝付パイプの接続部は、例えば、1対1である。

アプリケーション :
標準的なフレキシブル継手は，水圧・排水・消防・空調などに広く適用されている公称圧力175〜500 psi，名目サイズdn 25‐dn 600，−20℃−180℃の温度範囲の中・低圧パイプラインシステムに適している。
管材：   ASME B 36.10，ASTMA 53‐A 53 M，ISO 4200，GB／T 21835による溶接および継ぎ目のない圧延鋼管
表面処理

電気泳動塗装

エポキシ塗装塗装

溶融亜鉛めっき

ブラック

□他のクライアントで利用可能になります

仕様   住宅 ASTM A 536，ダクタイル鋳鉄65‐45‐12

ガスケット :

1 .EPDMガスケット コードE：TEmperature : - 34度〜+ 110度(- 30 ~+ 230 F )

適用可能なメディア：水、ガス、希釈酸（塩基）、および他の化学物質（炭化水素を除く）注意：厳密に油と炭化水素の使用を禁止する。

2 .   NBR   コードD：温度：- 29度~ + 82度（- 20 ~ + 180 F）；

適用可能なメディア：石油製品、植物油、鉱油など。

注：高温のsusstancesで厳密に使用禁止。

3、シリコーンゴム、コードS：温度：- 40℃~ + 177度（- 40 ~+ 350 F）。適用可能なメディア：高温と乾燥空気といくつかの高温化学物質、飲料水など。

4   クロロプレンゴム、コードLD：温度

適用媒体：海水

5   蛍光コードF：   温度：- 20℃~ + 180度。適用可能なメディア：ホットオイル、いくつかの化学製品、良い耐酸性。

ボルトナット :     ANSIヘビー六角ナット1 .材料：SAE J 995 2.2 .スレッド：ANSI B 1.1 - 1982、クラス2 B。   （3）表面処理：ASTM B 633級Fe／Zn 5型、厚さ0.05μm／cm 1の亜鉛めっき。

メトリックヘビー

1 .材料：ISO 898 - 2 : 1992   クラス8 .

2 .スレッド：ISO 261、M 10用の許容値6 H & M 12、M 16と上記の7 H。

（3）表面処理：電気亜鉛めっきした後、イエロー2080 Fe／Zn 5、ISO 4520クラス1 A当たりの黄色クロム酸塩浸漬。

六角フランジナット DIN 6923による局面

オーバルネックトラックボルト

材料：SAE J 429 5

2 .スレッド: ANSI B 1.1クラス2 AあたりのUNCスレッド。

（3）表面処理：ASTM B 633級Fe／Zn 5型、厚さ5μm／cm 1あたりのクロム酸銀めっき。

メトリックオーバルネックトラックボルト

1 .材料：ISO 898 - 1 : 1992   GB / T 3098.1 - 2000クラス8.8 .

2 . ISO : ISO 261あたりのISOメトリックスレッド。

表面処理：ISO 2081 Fe／Zn 5 ISO 4520クラス1 A当たりの電気めっき
