製品説明

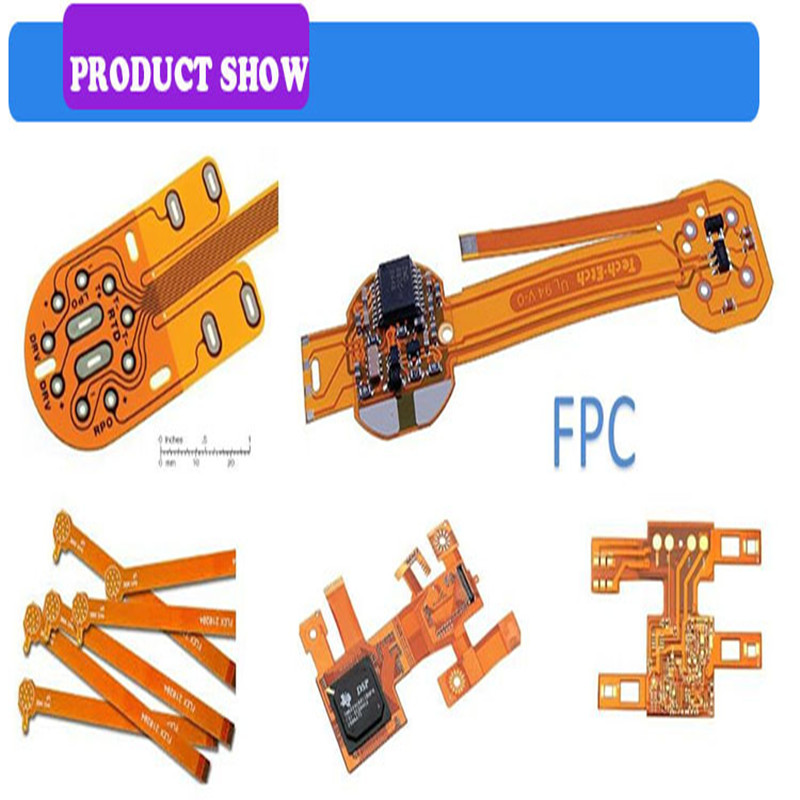

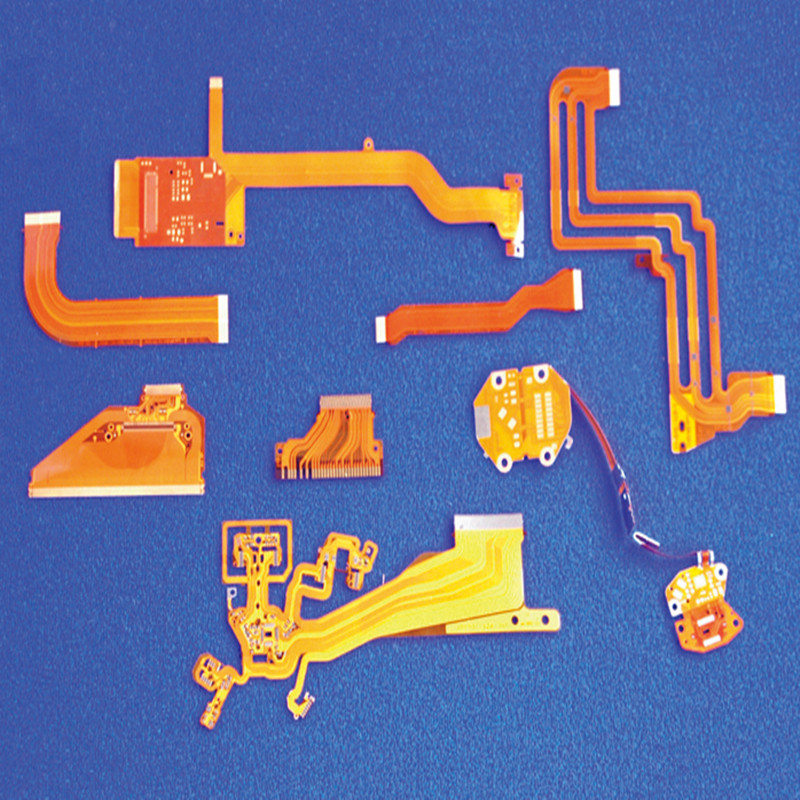

FPC FPCBフレックスPCBフレキシブルPCB製造

カスタマイズ回路基板
100％Eテスト
サンプルと一括注文を受け入れる

項目                                   機能--- PCB技術                                                                                             FPCテクノロジー

標準                             IPC-A-610 EクラスII-III                                                                                                                               IPC-6013B

積層材/基材FR-4 / PI（FPC）/高TG FR-4 /ハロゲンフリー材/ロジャーズ/ Arlon / Taconic /テフロン/ CEM-3 / PTFE /アルミ/ BT
                                                                                                                                                                                                                                                                    ポリアミド

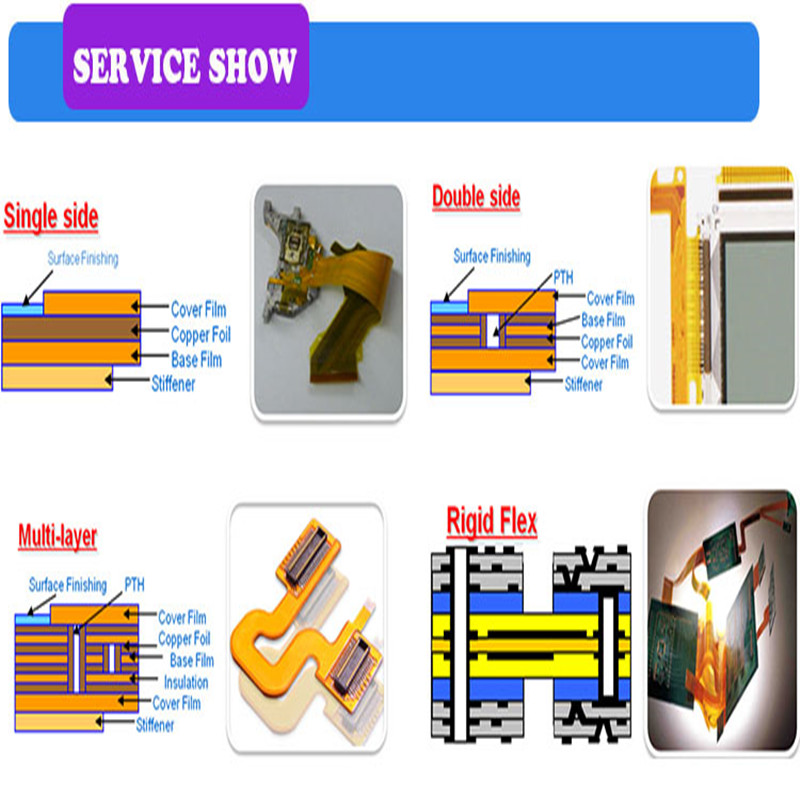

レイヤー1〜24レイヤー、                                                                                                                                                                                                             1-8層

完成した内側/外側の銅の厚さ1〜6オンス。                                                                                                     3 / 1OZ、2 / 1OZ、1OZ

ボードの考え方   ０．２〜５．０ｍｍ。                                                                                                                                                                     0.05〜0.2mm
最小穴サイズ   （メカニカルホール：0.15mm                                                                                                                                           0.1mm

                                            （   レーザー穴：0.1mm                                                                                                                                                           0.05mm

最小線幅/スペース0.075mm / 0.075mm。                                                                                                                           0.05mm / 0.05mm

PCB技術         そして           FPCテクノロジー

最小線ギャップ           +/- 10％

アスペクト比             12：1

制御インピーダンス                     < = +/- 10％

ソルダーマスクの色：                             グリーン、ブルー、ブラック、ホワイト、イエロー、レッド、グレー、パープルなど。

アウトラインプロファイル             ：                             Rout / Vカット/ブリッジ/スタンプホール

表面処理   ：                             HASL、HASL鉛フリー、液浸金、ENEPIG、液浸錫、

                                                                                              イマージョンシルバー、   ハードゴールド、フラッシュゴールド、OSP ...

寸法サイズの公差：                                               +/- 0.1mm

容量       ：                                                                                                         35000平方/月

CAM機能                                                                                             40項目

当社

Ruiyien   中国南部に位置し、2003年に設立されたプロのハイテクPCBメーカーです。

何年にもわたる継続的な努力の結果、Ewellは急速な中国経済の成長とともに成長を遂げました

Ewell PCB Groupには2つのプロのPCB製造工場があります

生産範囲：1-24層PCB、HDI PCB、Alベース、テフロン、FPC、PCBA

生産能力：月50万平方メートル

当社

Ruiyien   中国南部に位置する、2008年に設立されたプロのハイテクPCBメーカーです。
何年にもわたる継続的な努力の結果、Ewellは急速な中国経済の成長とともに成長を遂げました
Ewell PCB Groupには2つのプロのPCB製造工場があります
生産範囲：1-24層PCB、HDI PCB、Alベース、テフロン、FPC、PCBA
生産能力：月50万平方メートル
