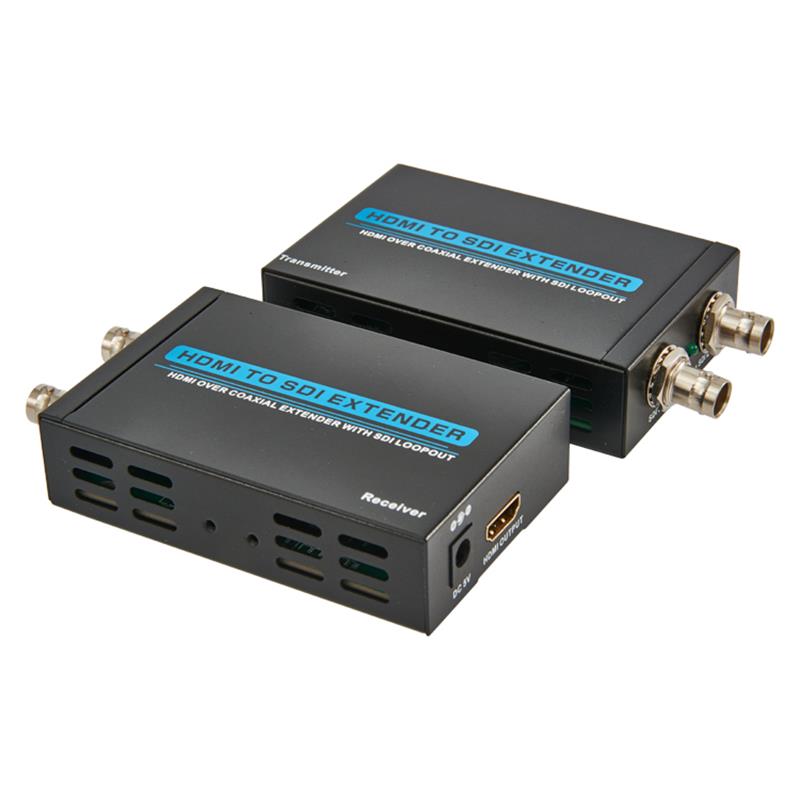

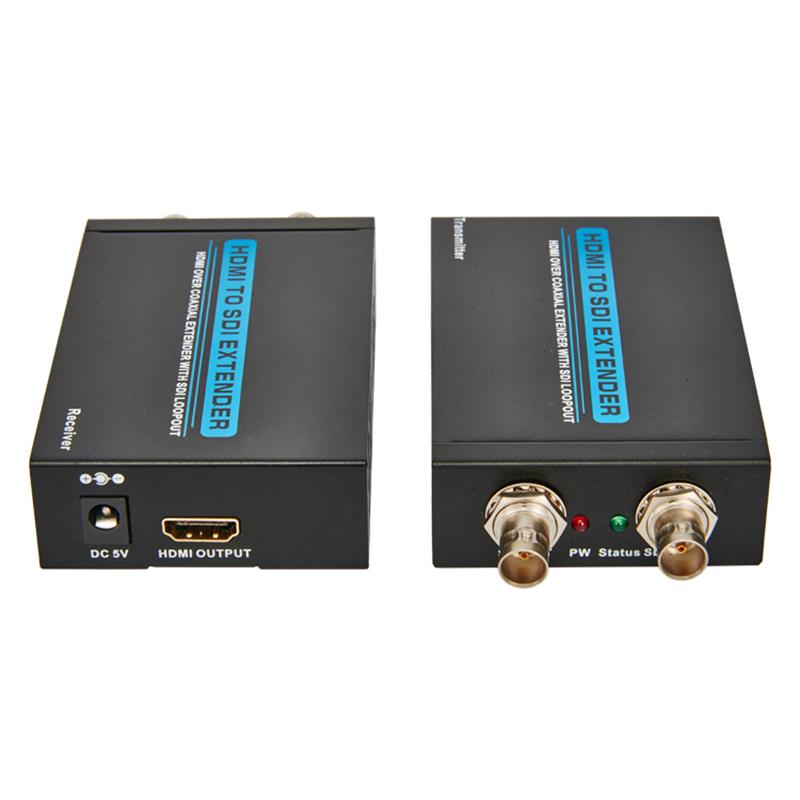

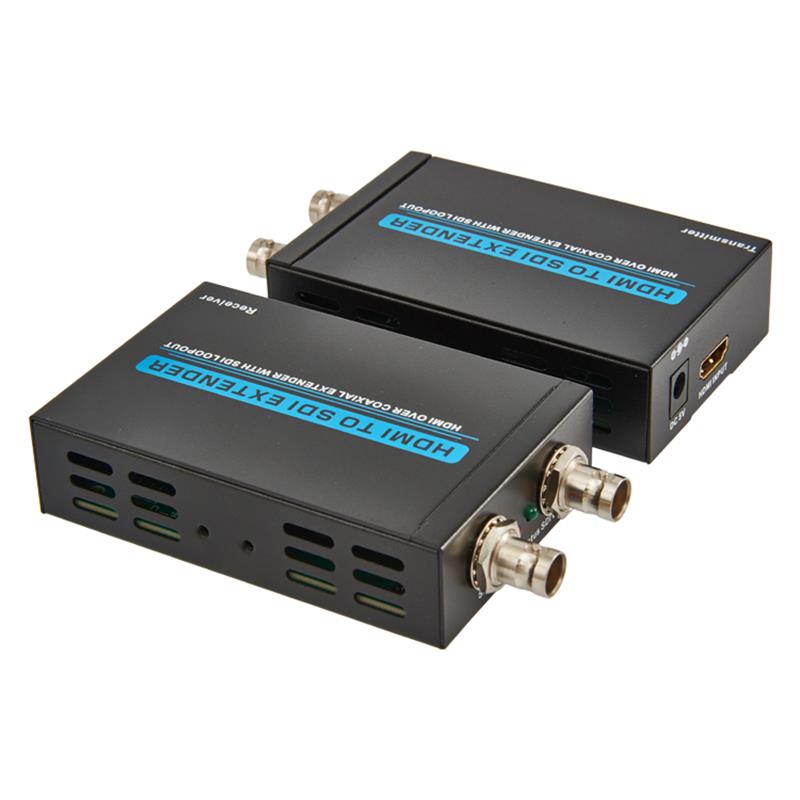

1.0紹介

HDMIはSDIのエクステンダに、HDMI信号は、伝送速度が延長されている、単一の同軸ケーブルを介して長距離を介して送信することができます、圧縮されていない、ゼロレイテンシなど、非常に100〜300メートルのHDMI信号伝送距離の長距離伝送のコストを削減することができます。

2.0特徴

1 .SDIインターフェースは、2.970 gビット/秒、2.970 / 1.001 gビット/秒、1.485のビットレートで動きます   G／S，1.454／1.001 gビット／S，270 MB／s。

2 .HDMI入力タイミングをサポートします。

3 .HDMIをSDI Externerへ

（3）480 i／576 iからSd−SDI（SMPTE 259 m−c、270 Mビット／sのビットレートで）720 p／1080 iからHd−SDI（SMPTE 292 m）、1.485 gビット／秒のビットレートでビットレート   1.485 / 1.001 gビット/秒

( 3.2 ) 1080 pから3 G - SDI ( SMPTE 424 M / 425 M - AB ) 2.970 gビット/秒のビットレートで   と2.970 / 1.001 Gビット/秒)

4 .SDI Extenderは、TxからRxまでの距離をサポートします：100メートル（3 G - SDI）、200メートル（HD - SDI）または300メートル（SD - SDI）

3.0パッケージ内容

このユニットを使用しようとする前に、梱包をチェックして、次の商品が出荷カートンに含まれているか確認してください。

HDMI拡張モジュール

HDMIエクステンション

直流電源アダプタ

操作マニュアル

4.0仕様

TX入力ポート

TX出力ポート-------------------------------------- 2 x BNC ( sdi / hd - sdi / 3 g - sdi )

RX入力ポート---------------------------------------- 1 x BNC ( sdi / hd - sdi / 3 g - sdi )

1 x HDMI , 1 x BNC ( sdi / hd - sdi / 3 g - sdi )

G / Sと2.970 / 1.001 gビット/秒

IN / Output Resolution -- 480 i , 556 i , 720 p 50 / 5 / 9.94 , 60 , 1080 i / 50 / 59.94 / 60     - 1080 p / 23.97 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60

電力量・・・・・・・・・・・・・・・・・・・・5

ESD保護人体モデル   ±4 kV（接触放電）

ミリメートルx 65 mm×25 mm

重さ

0℃～40°C / 32°F〜104°F

貯蔵温度・・・・・・・・・・・・・・20°C〜60°C／−4°F〜140°F

湿気加湿率

消費電力( max )
