高性能単結晶モジュールSYM60-6-270M-290M

発売日:2019-12-03 21:12

製品の5つの利点

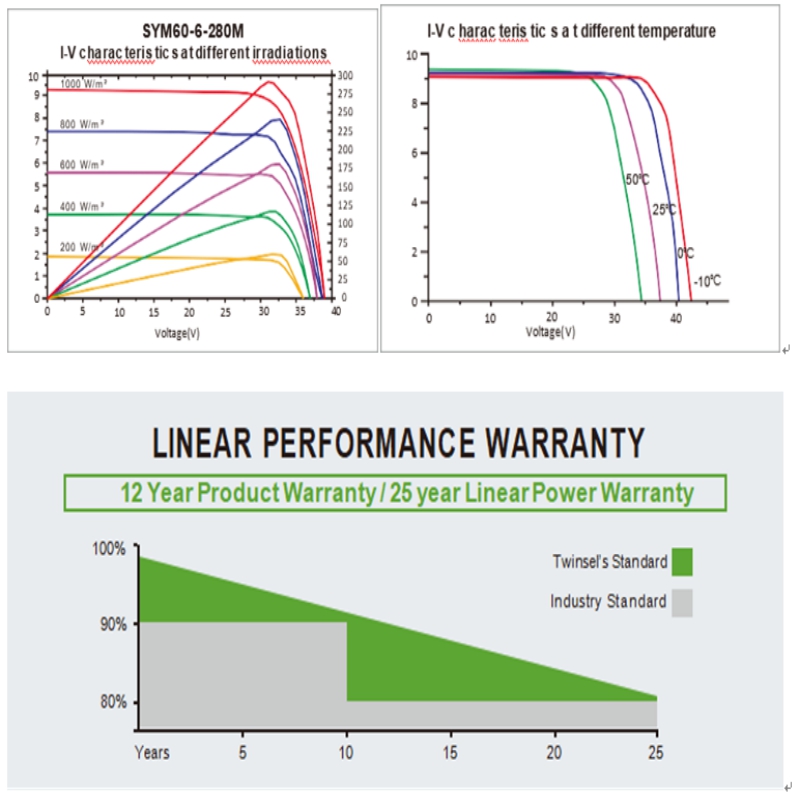

  • 業界をリードする最低温度の電力係数、業界をリードする12年間の製品保証、優れた低放射性能
  • 優れたPID耐性、3%の正の電力許容度、デュアルステージ100%EL検査による欠陥のない製品の保証
  • モジュールインプビニングにより、ストリングのミスマッチ損失が大幅に減少します
  • 保証された信頼性と厳しい品質保証は、明確な要件をはるかに超えています
  • 厳しい環境条件に耐えることが証明されています-反射防止と防汚表面が汚れやほこりからの電力損失を最小限に抑えます-海辺、農場、砂漠の環境向けの厳しい塩ミスト、アンモニア、吹き砂耐性-優れた機械的負荷2400Paおよび雪負荷5400Paの抵抗

製品詳細

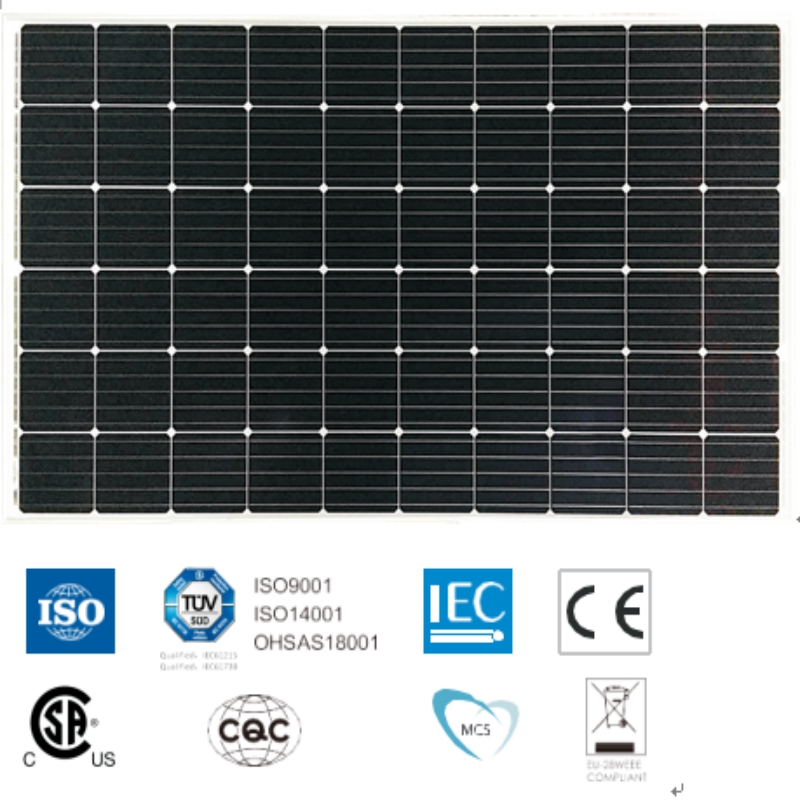

60セル単結晶モジュール


270-290Wpの出力範囲


1500VDC最大システム電圧


17.7%の最大効率




E L E C T R IC AL DATA(S T C)


モデル番号                                   SYM60-6-270M           SYM60-6-275M           SYM60-6-280M           SYM60-6-285M       SYM60-6-290M


ワット-Pmax(Wp)の定格電力       270                             275                             280                             285                         290


開回路電圧-Voc(V)             38.4                             38.5                             38.7                           38.8                         38.9


短絡電流-Isc(A)               9.27                             9.36                             9.47                           9.56                         9.65


最大電源電圧-Vmpp(V)     30.8                             31.0                             31.2                           31.4                         31.6


最大電力電流-Impp(A)       8.77                             8.88                             8.98                           9.08                           9.18


モジュール効率(%)                       16.6                             16.9                               17.2                         17.5                           17.7


STC:放射照度1000 W /m²、セル温度25°C、EN 60904-3に準拠した空気質量AM1.5。





E L E C T R IC AL DATA(NOC T)


モデル番号                                       SYM60-6-270M           SYM60-6-275M         SYM60-6-280M         SYM60-6-285M       SYM60-6-290M


最大出力Pmax(Wp)                 197.4                           201.0                         204.7                       208.3                         211.0


開回路電圧-Voc(V)               35.2                           35.5                           35.8                         36.2                           36.5


短絡電流-Isc(A)                 7.31                             7.35                           7.41                         7.45                           7.50


最大電源電圧-Vmpp(V)       28.4                           28.6                           28.9                         29.1                           29.4


最大電力電流-Impp(A)       6.95                             7.03                           7.09                           7.16                           7.23


CNOCT:800 W /m²の放射照度、周囲温度20°C、風速1 m / s。




メカニックデータ


太陽電池                                           単結晶156.75×156.75 mm


セル構成                               60セル(6×10)


モジュール寸法                           1650×992×35mm


重量                                               18kg


スーパーストレート                                       3.2 mm、高透過率、低鉄、強化ARCガラス


基板                                         白いバックシート


フレーム                                             銀陽極酸化アルミニウム合金タイプ6063T5、銀色


J-Box                                               鉢植え、IP67、1500VDC、3ショットキーバイパスダイオード


ケーブル                                             4.0mm²(12AWG)、長さ900mm


コネクタ                                       IP67 MC4互換





温度 & 最大定格




公称動作セル温度(NOCT)                       45°C±2°C


Vocの温度係数                                             -0.32%/°C


Iscの温度係数                                             0.05%/°C


Pmaxの温度係数                                         -0.39%/°C


動作温度                                                     -40〜85°C


最大システム電圧                                                     1500VDC


最大シリーズヒューズ定格                                                       15A


逆電流の制限                                                   15A




パッケージ構成


                                                                  40フィート                               20フィート


コンテナごとのモジュール数                   840                               360


パレットあたりのモジュール数                           30                                 30


コンテナあたりのパレット数                       28                                 12


梱包箱の寸法(LxWxH)(mm)     1680×1120×1130           1680×1120×1130


箱の総重量[kg                                         590                               590



注意:製品を使用する前に安全と設置手順をお読みください
