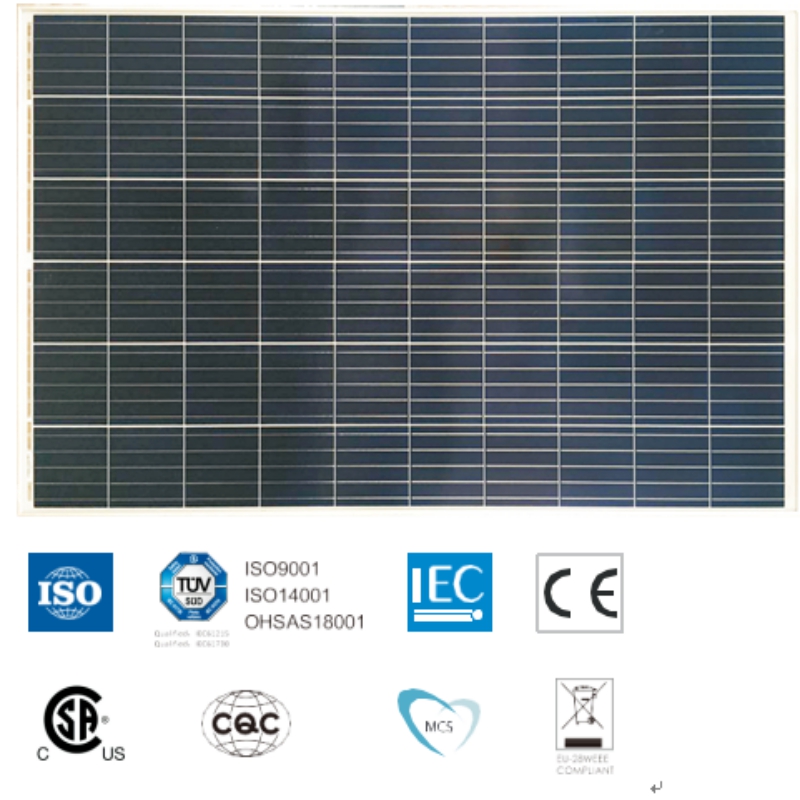

60セル多結晶モジュール

260-280Wpの出力範囲

1500VDC最大システム電圧

17.1％最大効率

電気データ（STC）

モデル番号                                         SYM60-6-260P             SYM60-6-265P         SYM60-6-270P       SYM60-6-275P         SYM60-6-280P

ワット-Pmax（Wp）の定格電力             260                               265                           270                         275                         280

開回路電圧-Voc（V）                   37.8                               38.0                           38.2                         38.4                         38.6

短絡電流-Isc（A）                     9.04                               9.12                           9.20                         9.28                       9.36

最大電源電圧-Vmpp（V）           30.6                               30.9                           31.2                       31.5                         31.8

最大電力電流-Impp（A）           8.50                               8.58                           8.66                       8.74                           8.82

モジュール効率（％）                             15.9                               16.2                           16.5                     16.8                           17.1

STC：放射照度1000 W /m²、セル温度25°C、EN 60904-3に準拠した空気質量AM1.5。

電気データ（NOCT）

モデル番号                                           SYM60-6-260P         SYM60-6-265P       SYM60-6-270P         SYM60-6-275P         SYM60-6-280P

最大出力Pmax（Wp）                     194                           197                           201                         205                         208

開回路電圧-Voc（V）                   35.2                           35.3                           35.5                         35.6                         35.8

短絡電流-Isc（A）                     7.31                           7.38                           7.44                         7.51                       7.57

最大 電源電圧-Vmpp   （V）         28.1                           28.3                           28.4                       28.6                         28.7

最大電力電流-Impp（A）           6.89                           6.98                           7.08                         7.17                       7.25

NOCT：800 W /m²の放射照度、周囲温度20°C、風速1 m / s。

機械的日付

太陽電池                                             多結晶156.75×156.75 mm

セル構成                                 60セル（6×10）

モジュール寸法                               1650×992×35mm

重量                                                 18kg

スーパーストレート                                           3.2 mm、高透過率、低鉄、強化ARCガラス

基板                                             白いバックシート

フレーム                                                 銀陽極酸化アルミニウム合金タイプ6063T5、銀色

J-Box                                                   鉢植え、IP67、1500VDC、3ショットキーバイパスダイオード

ケーブル                                               4.0mm²（12AWG）、長さ900mm

コネクタ                                         IP67 MC4互換

温度 & 最大数

公称動作セル温度（NOCT）                               45°C±2°C

Vocの温度係数                                                   -0.32％/°C

Iscの温度係数                                                       0.05％/°C

Pmaxの温度係数                                                 -0.39％/°C

動作温度                                                             -40〜+ 85°C

最大システム電圧                                                             1500VDC

最大シリーズヒューズ定格                                                               15A

逆電流の制限                                                             15A

P 構成の確認

                                                                            40フィート                                                 20フィート

コンテナごとのモジュール数                               840                                                 360

パレットあたりのモジュール数                                     30                                                   30

コンテナあたりのパレット数                                   28                                                   12

梱包箱の寸法（LxWxH）（mm）                 1680×1120×1130                           1680×1120×1130

箱の総重量[kg                                                   590                                                 590

注意：製品を使用する前に、安全および設置手順をお読みください。
