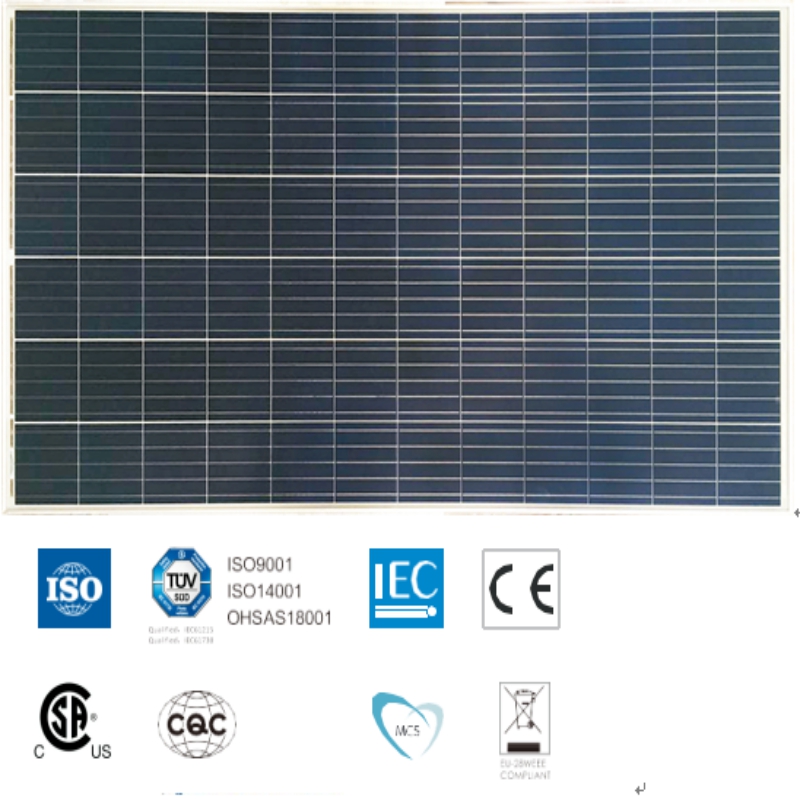

72   細胞   ポリクリスタル   モジュール

320-340Wpの出力範囲

1500VDC最大システム電圧

17.5％の最大効率

電気データ（STC）

モデル番号                                                 SYM72-6-320P             SYM 72-6-325P           SYM72-6-330P               SYM72-6-335P             SYM72-6-340P

ワット-Pmax（Wp）の定格電力                     320                               325                               330                                 335                               340

開回路電圧-Voc（V）                           45.7                               46.0                             46.3                                 46.5                             46.8

短絡電流-Isc（A）                             9.15                               9.20                             9.25                                 9.30                           9.35

最大電源電圧-Vmpp（V）                 37.3                               37.7                               38.1                             38.4                             38.6

最大電力電流-Impp（A）                   8.60                               8.65                                 8.70                             8.75                             8.80

モジュール効率（％）                                     16.5                             16.8                                 17.1                             17.3                               17.5

STC：放射照度1000 W /m²、セル温度25°C、EN 60904-3に準拠した空気質量AM1.5。

電気データ（NOCT）

モデル番号                                         SYM72-6-320P           SYM72-6-325P               SYM72-6-330P           SYM72-6-335P           SYM72-6-340P

最大出力Pmax（Wp）                     238.4                           242.1                             245.9                         249.6                         253.3

開回路電圧-Voc（V）                   42.5                             42.7                                 43.0                           43.3                             43.6

短絡電流-Isc（A）                     7.40                             7.44                                   7.49                         7.53                           7.57

最大 電源電圧-Vmpp   （V）           34.0                             34.2                                   34.5                           34.7                           34.9

最大電力電流-Impp（A）           7.01                             7.08                                 7.13                         7.19                           7.26

  NOCT：800 W /m²の放射照度、周囲温度20°C、風速1 m / s。

機械的データ

太陽電池                                             多結晶156.75×156.75 mm

セル構成                                 72セル（6×12）

モジュール寸法                             1956×992×40mm

重量                                                 22kg

スーパーストレート                                         3.2 mm、高透過率、低鉄、強化ARCガラス

基板                                             バックシート

フレーム                                                 銀陽極酸化アルミニウム合金タイプ6063T5、銀色

J-Box                                                     鉢植え、IP67、1500VDC、3ショットキーバイパスダイオード

ケーブル                                                   4.0mm²（12AWG）、長さ1200mm

コネクタ                                             IP67 MC4互換

温度 & 最大定格

公称動作セル温度（NOCT）                       45°C±2°C

Vocの温度係数                                             -0.32％/°C

Iscの温度係数                                               0.05％/°C

Pmaxの温度係数                                         -0.39％/°C

動作温度                                                   -40〜+ 85°C

最大システム電圧                                                   1500VDC

最大シリーズヒューズ定格                                                     15A

逆電流の制限                                                   15A

包装   構成

                                                                            40フィート                                       20フィート

コンテナごとのモジュール数                               648                                       270

パレットあたりのモジュール数                                       27                                         27

コンテナあたりのパレット数                                   24                                         10

梱包箱の寸法（LxWxH）（mm）                 1980×1130×1130                   1980×1130×1130

箱の総重量[kg                                                   640                                         640

注意：製品を使用する前に、安全および設置手順をお読みください。
