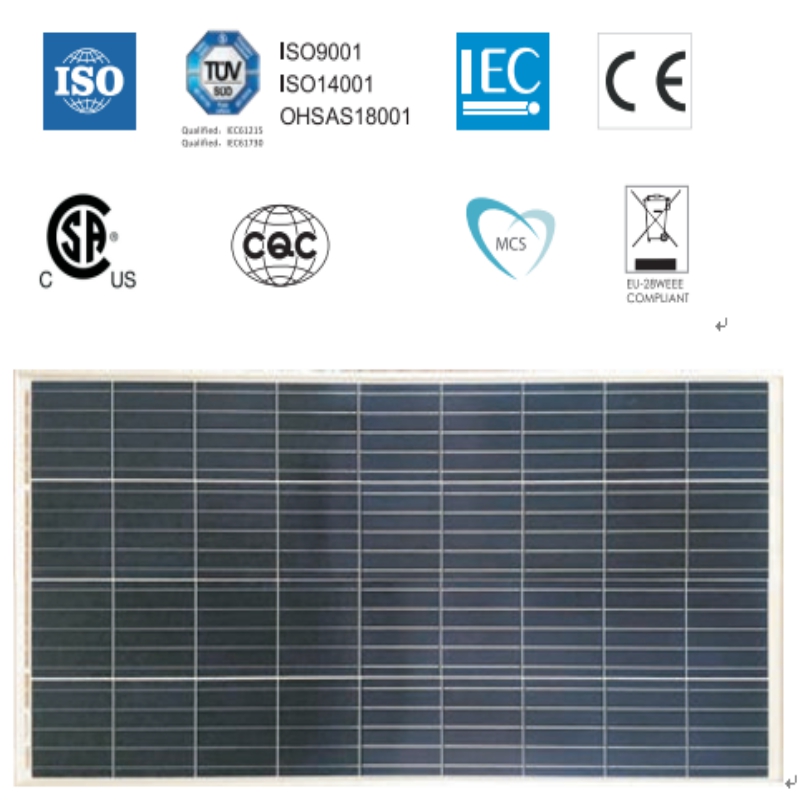

36C ELLポリクリスタルモジュール

150-170Wpの出力範囲

1000VDC最大システム電圧

18.0％   最大効率

E L E C T R IC A L D ATA（S T C）

モデル番号                                         SYM36-6-150P                 SYM36-6-155P           SYM36-6-160P         SYM36-6-165P         SYM36-6-170P

ワット-Pmax（Wp）の定格電力           150                                   155                             160                           165                           170

開回路電圧-Voc（V）                   22.3                                 22.4                             22.5                         22.6                           22.7

短絡電流-Isc（A）                     8.81                                 8.84                             8.88                         8.92                           8.96

最大電源電圧-Vmpp（V）         18.3                                 18.5                             18.6                         18.7                           18.8

最大電力電流-Impp（A）             8.20                               8.40                             8.60                           8.80                         9.00

モジュール効率（％）                             14.9                                 15.4                             15.9                           16.4                         16.9

STC：放射照度1000 W /m²、セル温度25°C、EN 60904-3に準拠した空気質量AM1.5。

E L E C T R IC AL DATA（NOC T）

モデル番号                               SYM36-6-150P             SYM36-6-155P             SYM36-6-160P         SYM36-6-165P         SYM36-6-170P

最大出力Pmax（Wp）         110.9                             114.6                           118.3                       122.0                       125.7

開回路電圧-Voc（V）           20.7                               20.8                           20.9                         21.0                         21.1

短絡電流-Isc（A）           7.15                                 7.18                           7.21                         7.24                         7.27

最大 電源電圧-Vmpp   （V）     16.8                             17.0                           17.1                         17.2                           17.3

最大電力電流-Impp（A）     6.61                             6.77                           6.93                           7.09                           7.25

STC：放射照度1000 W /m²、セル温度25°C、EN 60904-3に準拠した空気質量AM1.5。

ME C HANIC AL DATA

太陽電池                                 多結晶156.75×156.75 mm

セル構成                     36セル（4×9）

モジュール寸法                 1480×680×35mm

重量                                     11kg

スーパーストレート                             3.2 mm、高透過率、低鉄、強化ARCガラス

基板                               白いバックシート

フレーム                                     銀陽極酸化アルミニウム合金タイプ6063T5、銀色

J-Box                                       鉢植え、IP67、1000VDC、3ショットキーバイパスダイオード

ケーブル                                   4.0mm²（12AWG）、長さ900mm

コネクタ                           IP67 MC4互換

T E MP E R AT UR E & M AXIMUM R AT ING S

公称動作セル温度（NOCT）                     45°C±2°C

Vocの温度係数                                         -0.32％/°C

Iscの温度係数                                           0.05％/°C

Pmaxの温度係数                                       -0.39％/°C

動作温度                                                 -40〜+ 85°C

最大システム電圧                                               1000VDC

最大シリーズヒューズ定格                                                   15A

逆電流の制限                                               15A

パッケージ構成

                                                                  40フィート                                       20フィート

コンテナごとのモジュール数                             1600                                     700

パレットあたりのモジュール数                                   2                                         2

コンテナあたりのパレット数                                 800                                       350

梱包箱の寸法（LxWxH）（mm）               1570×770×82                     1570×770×82

箱の総重量[kg                                               23                                         23

注意：製品を使用する前に、安全および設置手順をお読みください。
