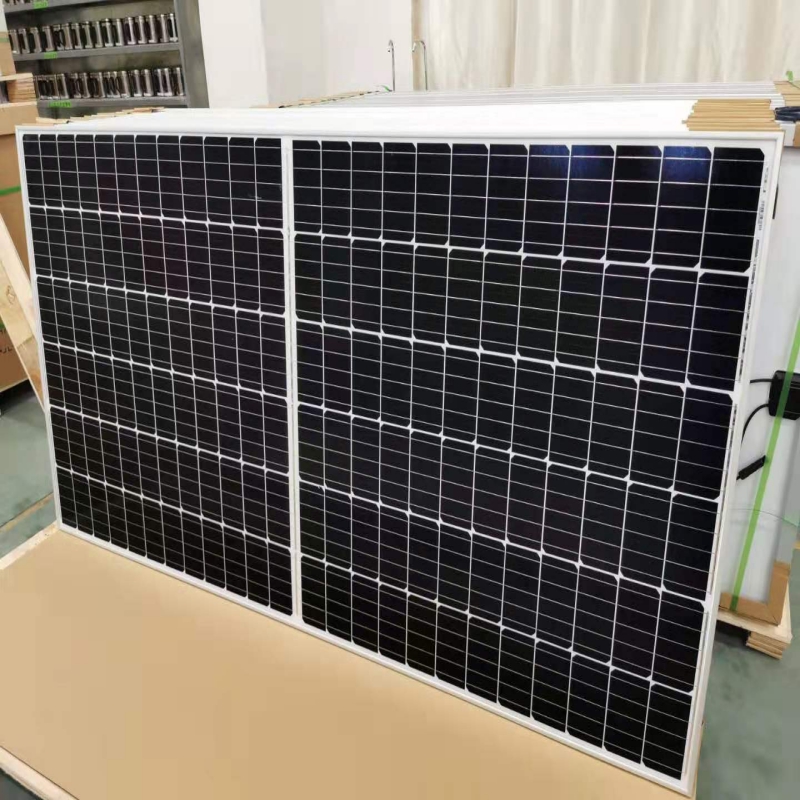

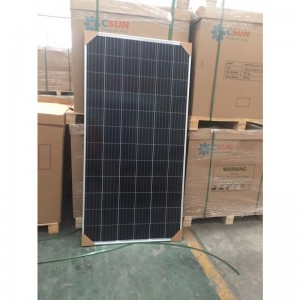

72C ELLポリクリスタルモジュール

200-220Wpの出力範囲

1000VDC最大システム電圧

18.0％の最大効率

電気データ（STC）

モデル番号                                         SYM72-6-200P               SYM72-6-205P               SYM72-6-210P               SYM72-6-215P             SYM72-6-220P

ワット-Pmax（Wp）の定格電力             200                                   205                                 210                               215                                 220

開回路電圧-Voc（V）                   21.6                                 21.8                                 22.0                               22.2                               22.4

短絡電流-Isc（A）                     9.59                                 9.68                                 9.77                               9.86                               9.95

最大電源電圧-Vmpp（V）           17.5                               17.7                                 17.9                               18.1                               18.2

最大電力電流-Impp（A）             8.57                                 8.72                                 8.93                               9.06                               9.17

モジュール効率（％）                             17                                   17.1                                 17.3                               17.5                               17.7

STC：放射照度1000 W /m²、セル温度25°C、EN 60904-3に準拠した空気質量AM1.5。

電気データ（NOCT）

モデル番号                                           SYM72-6-200P               SYM72-6-205P               SYM72-6-210P         SYM72-6-215P           SYM72-6-220P

最大出力Pmax（Wp）                     147.9                               151.6                               155.3                         159.0                           162.7

開回路電圧-Voc（V）                     20.1                                 20.3                               20.4                           20.6                               20.8

短絡電流-Isc（A）                     7.8                                   7.9                                 7.9                             8.0                               8.1

最大 電源電圧-Vmpp   （V）           16.1                                 16.2                               16.4                           16.6                               16.7

最大電力電流-Impp（A）             6.9                                   7.0                                 7.2                             7.3                                 7.4

NOCT：800 W /m²の放射照度、周囲温度20°C、風速1 m / s。

機械的データ

太陽電池                                                             多結晶156.75×104.50mm

セル構成                                                 72セル（6×12）

モジュール寸法                                               1320×990×35mm

重量                                                                 14.5kg

スーパーストレート                                                           3.2 mm、高透過率、低鉄、強化ARCガラス

基板                                                             白いバックシート

フレーム                                                                 銀陽極酸化アルミニウム合金タイプ6063T5、銀色

J-Box                                                                   鉢植え、IP67、1000VDC、3ショットキーバイパスダイオード

ケーブル                                                                 4.0mm²（12AWG）、長さ900mm

コネクタ                                                           IP67 MC4互換

温度 & 最大評価

公称動作セル温度（NOCT）                                             45°C±2°C

Vocの温度係数                                                                   -0.32％/°C

Iscの温度係数                                                                     0.05％/°C

Pmaxの温度係数                                                               -0.39％/°C

動作温度                                                                         -40〜+ 85°C

最大システム電圧                                                                         1000VDC

最大シリーズヒューズ定格                                                                           15A

逆電流の制限                                                                         15A

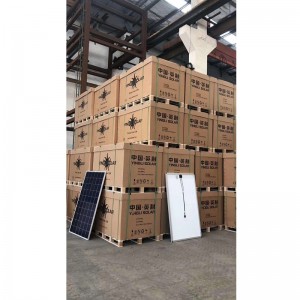

P 構成の確認

                                                  40フィート                                 20フィート

コンテナごとのモジュール数                                 1160                               500

パレットあたりのモジュール数                                         2                                   2

コンテナあたりのパレット数                                   580                                 250

梱包箱の寸法（LxWxH）（mm）                   1340 * 1010 * 90                 1340 * 1010 * 90

箱の総重量[kg                                                     30                                     30

注意：製品を使用する前に、安全および設置手順をお読みください。
