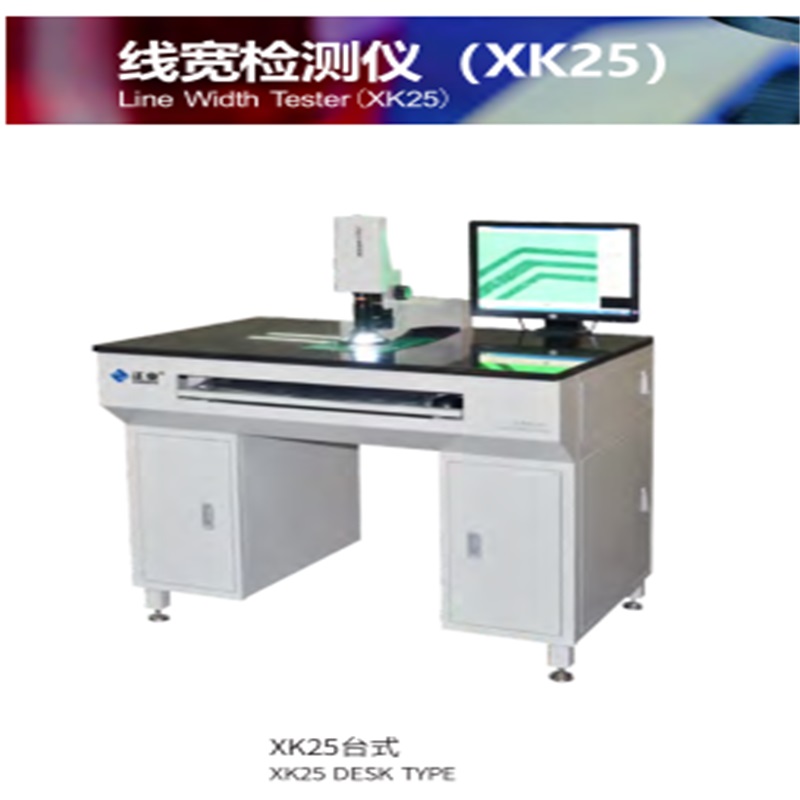

PCB   線幅テスター（XK25）

使用法

これらの機器は、エッチング後（はんだマスキング前）のセミPCBの内側と外側の範囲の幅を測定するのに適しています。 2本の線の間の距離、穴とエッジの間の距離、丸い穴の直径、止まり穴と円弧も測定できます。さらに、ICウェーハの幅、フィルムおよびLCDボードの厚さの測定が可能です。

特徴

1。 正確：高精度の焦点距離調整可能デバイス、画像処理、自動境界およびサブピクセルアルゴリズムテクノロジーの採用。

2。 効率的：   赤色LEDの位置決め。

      自動境界技術;

      SPC統計の完璧な機能。

技術仕様

項目                                                                                 XK25

正確さ       測定精度                                 ± 1 μm

                      解決                                           0.4 μm /ピクセル 〜 2.7 μm /ピクセル

                      総合倍率                                   70X 〜 450X

                      光学倍率                     1.4倍 〜 9X連続調整可能

オブジェクト         PCB幅                                                 ≤ 760mm

                    視野                                   0.53mm ×0.4mm〜3.3mm×2.5mm

                    線幅                                               20 μm〜1200μm

外観寸法（L×W×H）               960×780×1280mm（コンピューターなし）

  重量（コンピューターなし）                                             145KG
