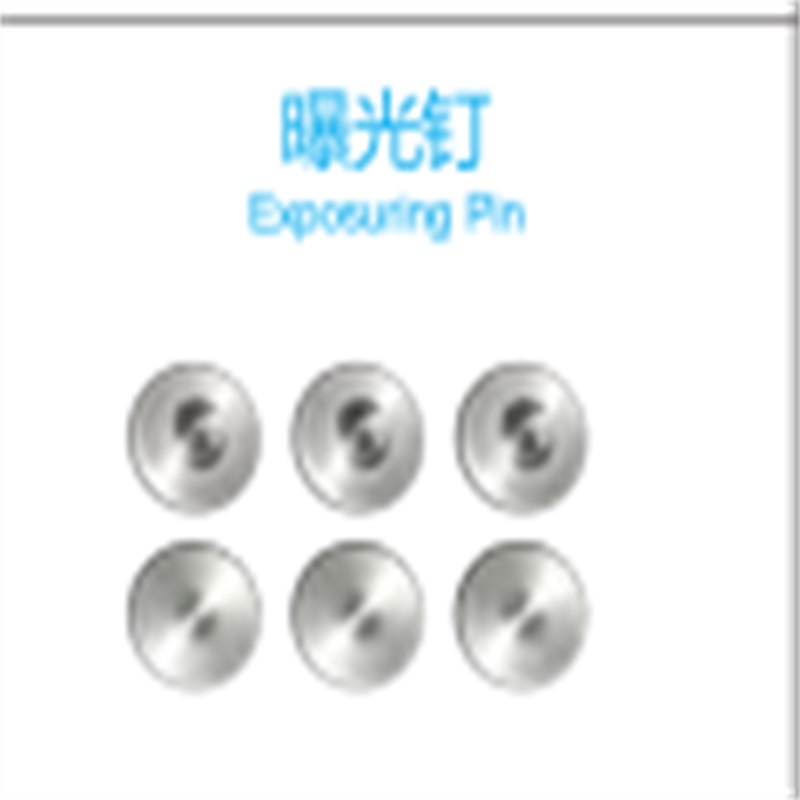

PCB露出ピン
使用法
ビデオ画像の迂回に使用する特別なパイロットピン & 単層/多層プリント回路基板での露出。
公差
+ 0.005mm / -0.02mm
仕様
Φ 5.0 ×1.2× Φ 3.1、
Φ 5.0 ×1.5× Φ 3.0、
Φ 5.0 ×1.5× Φ 3.15、
Φ 6.0 ×1.4× Φ 3.1、
Φ 6.0 ×1.45× Φ 3.15、
Φ 6.0 ×1.45× Φ 3.175
ピンヘッド
フラットヘッド、ピークヘッド、ラウンドヘッド。
