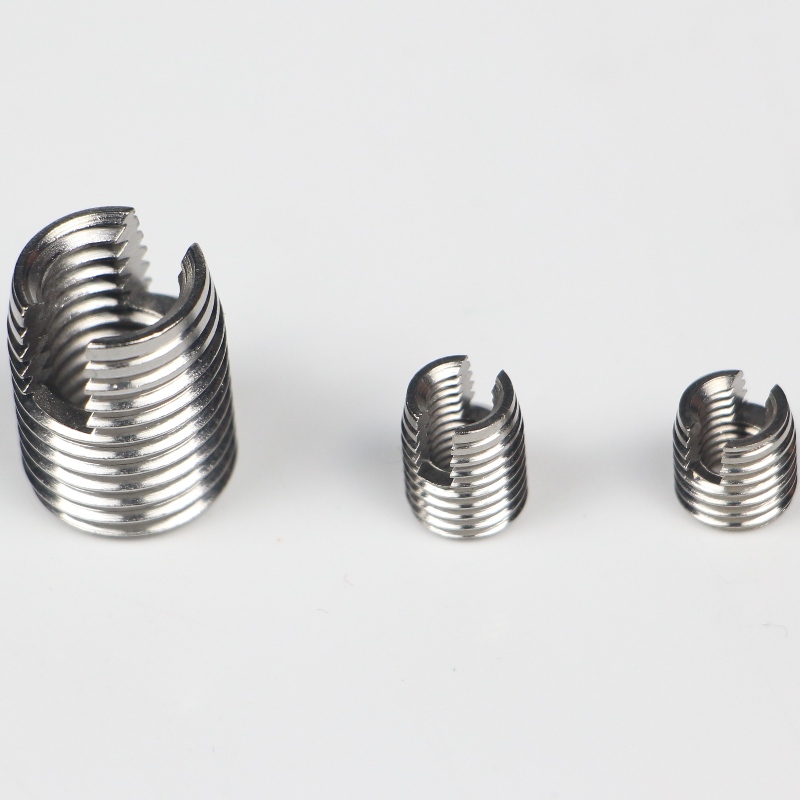

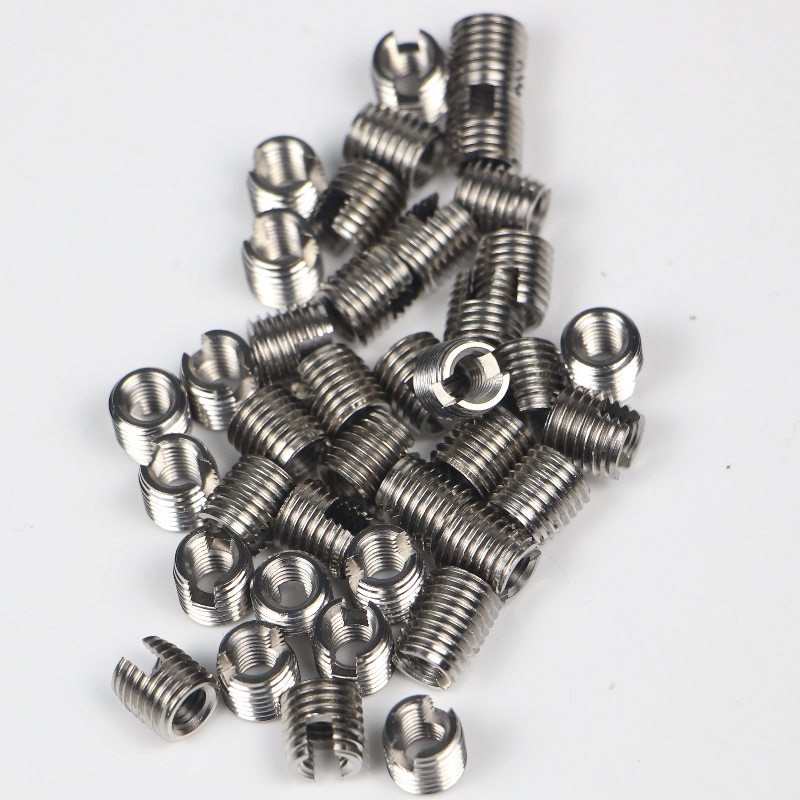

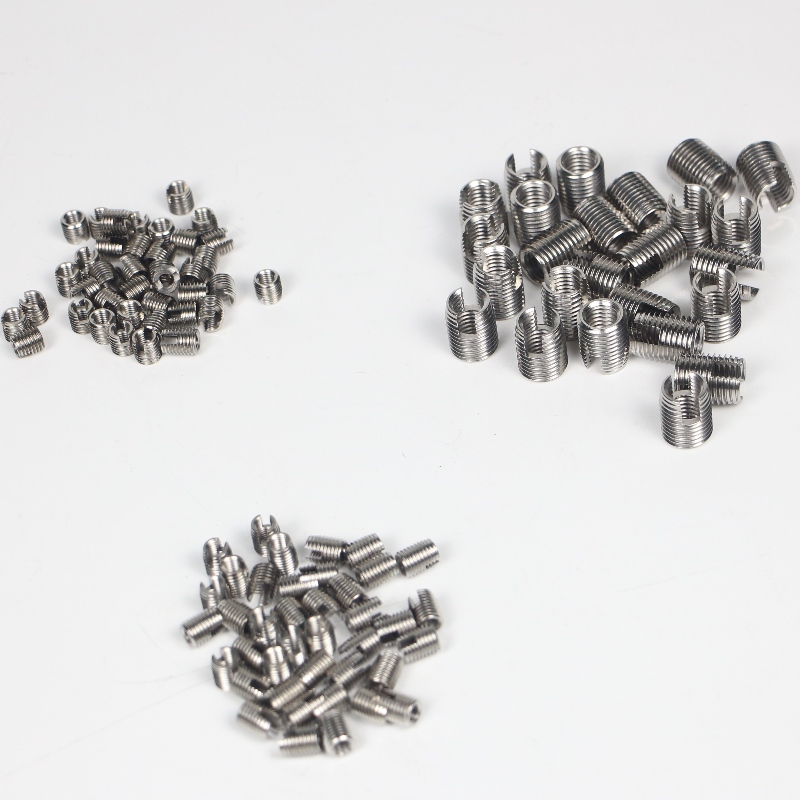

302の000の140.500の302 M 14 * 2 * 18 * 1.5 * 24 Lは、切られたスロットでネジを挿入します

302スロットセルフタッピング挿入   500 K株なしで

セルフタッピング挿入   リーディング   スレッド   挿入   綺麗に   to   保証   あれ   the   挿入   is   セット   ストレート   and   提供   the   最大   引き抜き   抵抗。   我々   自己 タップ   インサート   are   容易に   インストール   イン   ソフト   金属   and   プラスチック   これら   インサート   缶   ビー   製造   イン   エー   路   to   収容する   自動化   インストール   and   ホッパー   フィード。

302セルフタッピングスレッド挿入技術 以下のL仕様

内部スレッド       長さ( mm )       外部スレッド     穴の直径( mm )       最小値

                                                                                        プラスチック   アルミニウム合金鋳鉄

M 2.5 * 0.45                     6                         M 4.5 * 0.5             4.1 - 4.1       4.1 - 4.2           4.2 - 4.3                     8

M 3 * 0.5                           6                           M 5 * 0.5               4.5 - 4.6       4.6 . 4.7           4.7 . 4.8                     8

M 3.5 * 0.6                       8                           M 6 * 0.75             5.3 . 5.4       5.5 - 5.6           5.6 . 5.7                     10

M 4 * 0.7                           8                           M 6.5 * 0.75         5.8 . 5.9       6.0 - 6.1         6.1 . 6.2                     10

M 5 * 0.8                         10                         M 8 * 1.0               7.1 - 7.2         7.3 . 7.5         7.5 - 7.6                     13

M 6 * 1.0                         12                         M 9 * 1.0               8.1 . 8.2       8.3 . 8.5         8.5 - 8.6                     15

M 6 * 1.0                         14                         M 10 * 1.5             9.0 . 9.2       9.2 . 9.3         9.3 . 9.4                     17

M 8 * 1.25                       15                         M 12 * 1.5             10.6 - 10.8     11 - 11.2       11.2 - 11.4                 18

M 10 * 1.5                       18                         M 14 * 1.5             12.6 . 12.8       13.0 . 13.3     13.2 . 13.4               22

M 12 * 1.75                     22                         M 16 * 1.5             14.6 . 14.8       15.0 . 15.3     15.2 . 15.4               26

M 14 * 2.0                       24                         M 18 * 1.5             16.6から16.8       17.0 - 17.3     17.2 - 17.5             28

M 16 * 2.0                       22                         M 20 * 1.5               18.6 - 18.8       19.0 - 19.3     19.2 - 19.5             27

M 18 * 2.5                       24                         M 22 * 1.5               20.6 - 20.8       21.0 - 21.3     21.2 - 21.5           29

M 20 * 2.5                       27                         M 26 * 1.5               24.6 - 24.8         20.0 . 25.3     25.2 - 25.5           32

M 22 * 2.5                       30                         M 26 * 1.5               24.6 - 24.8         20.0 . 25.3     25.2 - 25.5           36

M 24 * 3.0                       30                         M 30 * 1.5               198.6 - 28.8         20.0 - 29.3     29.2 - 29.5           36

材料   セルフタッピング :

炭素鋼、亜鉛めっき

ステンレス鋼303、304ステンレス316   ブラス   430 F

セルフタッピング   アプリケーション

プラスチック、アルミニウム合金、鋳鉄、銅および他の柔らかい材料に埋め込まれて、より高い内部のねじ穴を形成する；

壊れた内部スレッドを修復します。

広く自動車産業、鉄道車両産業、造船業、家電、建設機械、ビジネスマシン、電子製品、エンジニアリングプラスチック、高度な複合家具、アルミダイカストやその他の産業で使用される。
