製品説明

お客様、こんにちは

Ruiyien Technologyへようこそ。

Ruiyien で建てられました   電子製造ソリューションサービスに焦点を当てるために2008年。

我々は常にカスタムOEM仕事をするので、1つの正確な製品の明確な説明がありません。

しかし、私たちはあなたに私たちの技術力について明確に知らせます。

私達は専門にします：

PCB設計、PCBレイアウト、PCB製造、PCBアセンブリ、

PCBからPCBアセンブリへのワンストップサービス

部品調達、PCBA機能テスト、設計ソリューション。

電子試験回路基板またはPCBA

電子製造サービス

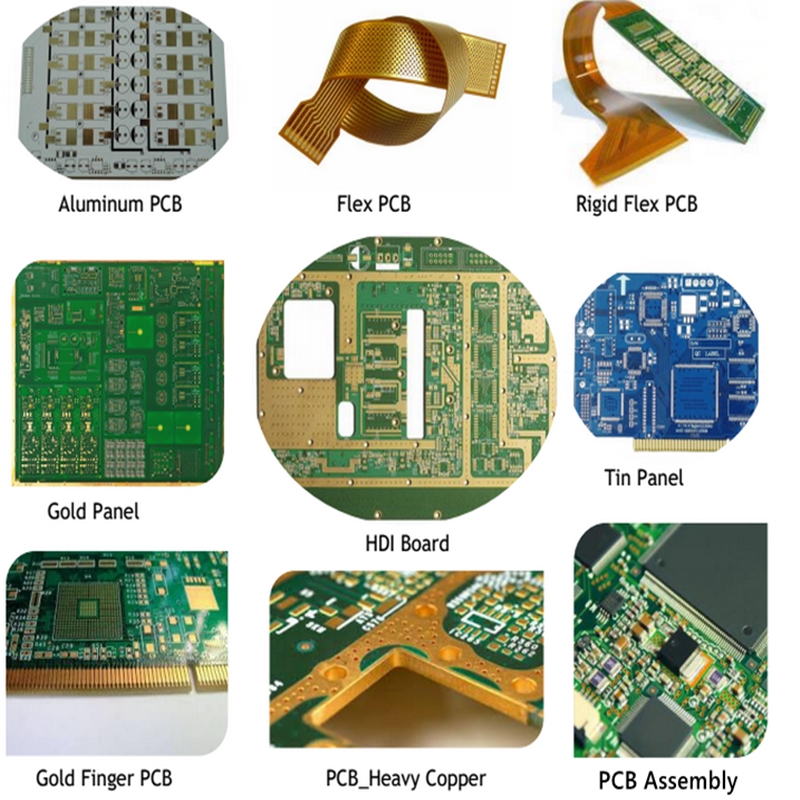

私たちが取り扱っている主な5種類の製品：

1）リジッド基板

2） フレキシブル基板、リジッドフレックス基板

3）アルミ LED PCBとLED PCBA

4） PCBAアセンブリ

技術的要件

1）プロの表面実装およびスルーホールはんだ付け技術

2）1206、0805、0603コンポーネントなどのさまざまなサイズのSMT技術

3）ICT（インサーキットテスト）、FCT（機能回路テスト）技術。

4）UL、CE、FCC、Rohs認証付きPCBアセンブリ

5）SMT用窒素ガスリフローはんだ付け技術。

6）ハイスタンダードSMT & はんだ組立ライン

７）高密度相互接続基板配置技術能力。

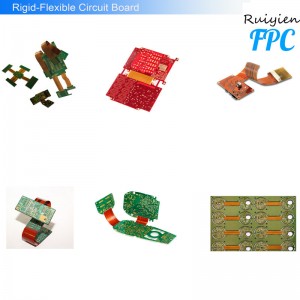

FPC機能

  Ruiyien 株式会社テクノロジーゴー

項目                                                                                 標準                                                                                                                     特殊

1生産能力         片面：20,000M²/月                                                                                 該当なし

                                                                    両面/多層：10,000M²/月                                                       該当なし

2基材                                   ポリイミド（カプトン）     （PI）                                                                           ポリエステル（PET）

3層

      フレキシブルプリント基板（FPC）基板：1〜6層                                                                                                           8層

        リジッドフレックスボード：2〜6層                                                                                                                                                               8層

4最大                                       サイズ250×1200mm                                                                                                                           500×1200mm

5最大                       厚さ0.75mm                                                                                                                                             該当なし

6分                       厚さ0.05mm                                                                                                                                             該当なし

7製品厚さ公差   ±0.03mm                                                                                                                                     ±0.02mm

8銅の厚さ12um（1 / 3OZ）、18um（1 / 2OZ）、35um（10Z）、70um（2oz）         6um（1 / 4OZ）、140um（4OZ）9最小線幅/ステッチ間隔±0.05mm                                                                       ±0.03mm

10補強材の種類                   PI / FR4 / PET /スチール片                                                                                   該当なし

11エッチング耐性   ±0.02mm                                                                                                                                                                         該当なし

12最小穴         直径0.1mm                                                                                                                                                             該当なし

13公差         PTH：+/- 0.05 mm
                                                                NPTH：+/- 0.03 mm                                                                                                                                                                 該当なし

14会社概要               パンチング、レーザーカット                                                                                                                                               該当なし

15外形寸法     許容差±0.1mm                                                                                                                                           ±0.05mm

16ソルダーマスクカラー         イエロー、ブラック、ホワイト                                                                                                                             緑、赤、青

17表面処理のOSP：0.2-0.5um
                                エニグ：Au 0.03um - 0.15um
                                  液浸の錫：0.5-1.5um
                                  液浸銀：0.1-1.2um
                        金メッキ：金1〜150U                                                                                                                                                                 HASL：1〜20um

18熱衝撃試験288±5℃、10秒、3回                                                                                                                 該当なし

19環境要件     ROHS                                                                                                                                               該当なし
