1.0紹介

HDMI KVM Extenderは、コストを減らすために、高精細信号を送るために、HDMIケーブルの代わりに120メートルまで、1つのCat - 5 EまたはCat - 6（推薦される）ケーブルを使います。

2.0特徴

信号伝送：120メートルまでのCat 5 e / 6（推薦される）ケーブル

HDMIケーブルの代わりに、TXとRX増量剤の間で接続されます。

HDMI 2.0、HDCP 2.2、HDR、18 Gbpsをサポートします。

3 .入力/出力の解像度をサポートします。 480 i / p , 556 i / p , 720 p , 1080 i / p , 4 kx 2 k @ 60 Hz .

拡張子のHDMIループアウトをサポートします。

24ビットRGB / YCBCRによる4 kx 2 k＠60 Hzまでのビデオフォーマットをサポートしてください   4 : 4 : 4 / ycbcr 4 : 4 : 4、そして、12 kbitのycbcr 4 : 4 : 4で4 kx 2 k @ 60 Hzまで。

6 .オーディオフォーマットのサポート ドルビーTrueHD / lpcm 7.1 / dts / dolbis ac 3 / dsd .

サポートキーボードとマウス拡張。

サポート20 - 60 kHzデュアルIR作業。

rs 232をサポートします。

10 .伝送距離を広げ、送信信号を改善する。

3.0パッケージ内容

最初にあなたのエクステンダーをアンパックすると、次の項目が含まれているかどうかを確認してください。

HDMI延長送信機

HDMI拡張受信機

IR送信機

IRレシーバ

5 V直流電源アダプタ

USBデータケーブル

操作マニュアル

4.0仕様

HDMIバージョン

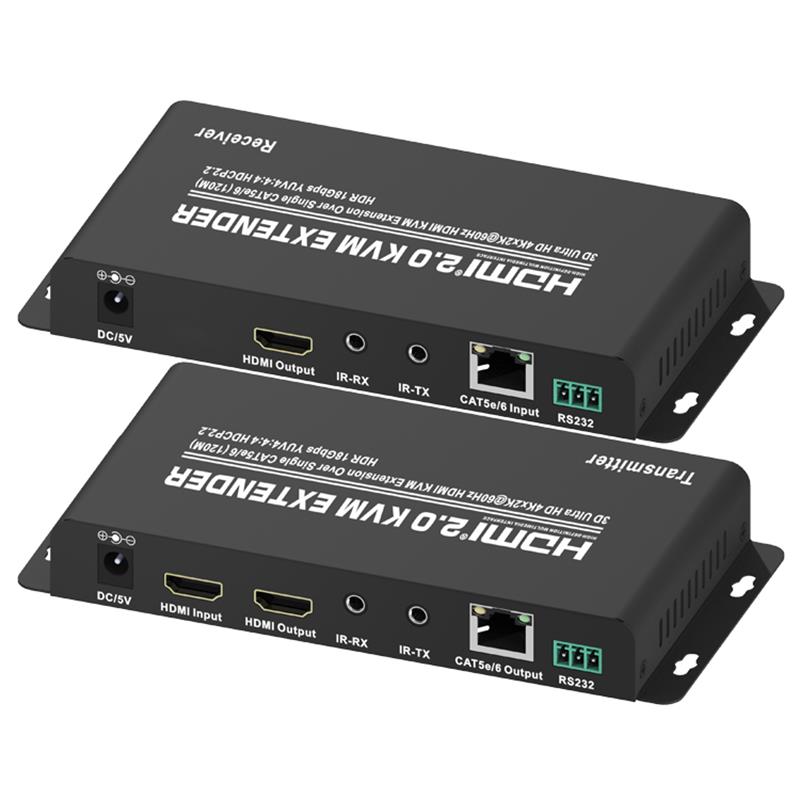

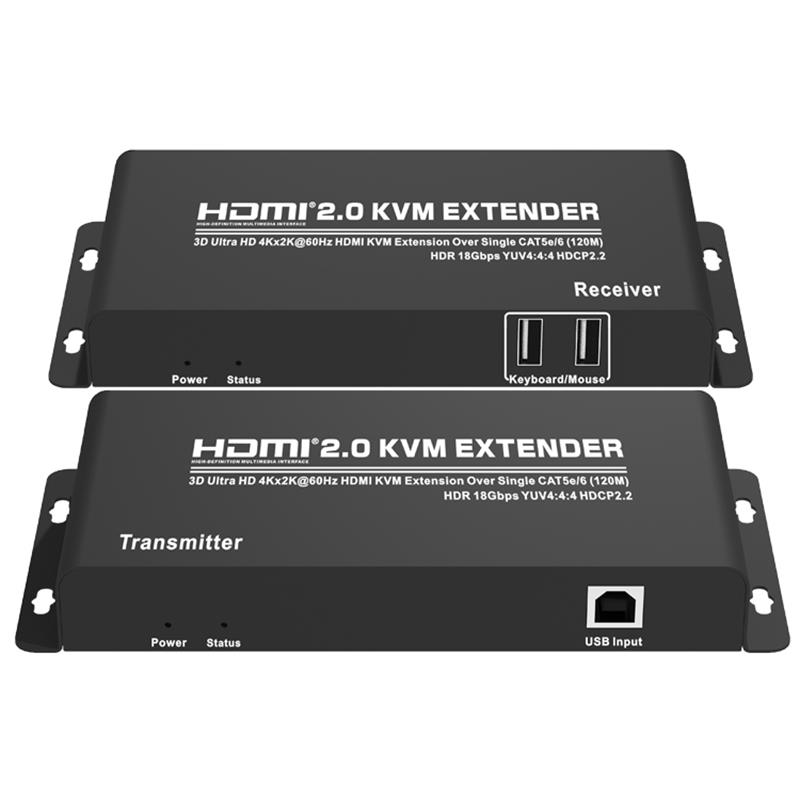

送信機の入力ポート------------------------------------------ HDmix 1（AF）、USB（BF）X 1

送信機出力ポート------------------------------ hdmix 1 ( af ), cat 5 e / 6 x 1 , ir txx 1

受信機の入力ポート

受信機出力ポート---------------------------------------------- HDmix 1 ( AF ), USB ( AF ) X 2

周波数帯域幅

入力/出力解像度---------------- 480 i / p , 556 p , 720 p , 1080 i / p , 4 kx 2 k @ 60 Hz

サンプルレート：32 kHz、44.1 kHz、48 kHz、96 kHz

赤外線リモートコントロール

ESD保護人体モデル

                                                                                        ±4 kV（接触放電）

運転温度・・・・・・・・・・・・・・・・・・0・・・C・40・C・32・・・F・104

貯蔵温度・・・・・・・・・・・・・・・・・・・・・・20・・・C・60・C・・・4・・・140

相対湿度

寸法（mm）・・・・・・・・・・・・・・・・・・・・・・170・・・120・81.5 x 22
