1.0紹介

HDMIは、HVMビデオ信号またはオーディオ信号をAV（CVBS）コンポジットビデオ信号とFL / FRステレオオーディオ信号とHDMI信号に変換するCVBS信号コンバータへのHDMIです。DVIシステムのサイドライン信号をサポート中。ユーザーが通常のCVBS信号（標準的な定義480 i、556 i）にHDMIビデオ信号の高品質を変換するヘルプ。

2.0特徴

1 .ハードウェア変換、プラグアンドプレイソフトウェアなしで

2 .互換性HDMI 1.3

3 .サポートNTSCとPAL

4 .つのHDMI入力、1つのAV出力、1つのステレオ出力

    入力：HDMI X 1

    出力：CVBS X 1 ; L / R X 1 HDMI x 1

5 .HDMI入力：480 p、576 p、720 p、1080 i、1080 p＠60 Hz

6 .DVIモード800 & Count 0.120 ; 6001024 x 76880 & num ; 120 ; 7201280 & num ; 120 ; 10241920 & num ; 120 ; 1080 /@ 60 Hz

7。サポートHDCPプロトコル、HDMI 1.3のサポート

8 .CVBS出力：480 i、556 i

9 .オーディオ出力：L / Rチャンネル

HDMI出力：バイパス

11 .局面：100 mm（w）x 102 mm（d）x

3.0包装アクセサリー：

最初にあなたのエクステンダーをアンパックすると、次の項目が含まれているかどうかを確認してください。

のHDMIコンバータ/ HDMIコンバータ

2 .ユーザマニュアル

3 .電源・・・・・・・・・・・・・・・・・・・・1 PCS

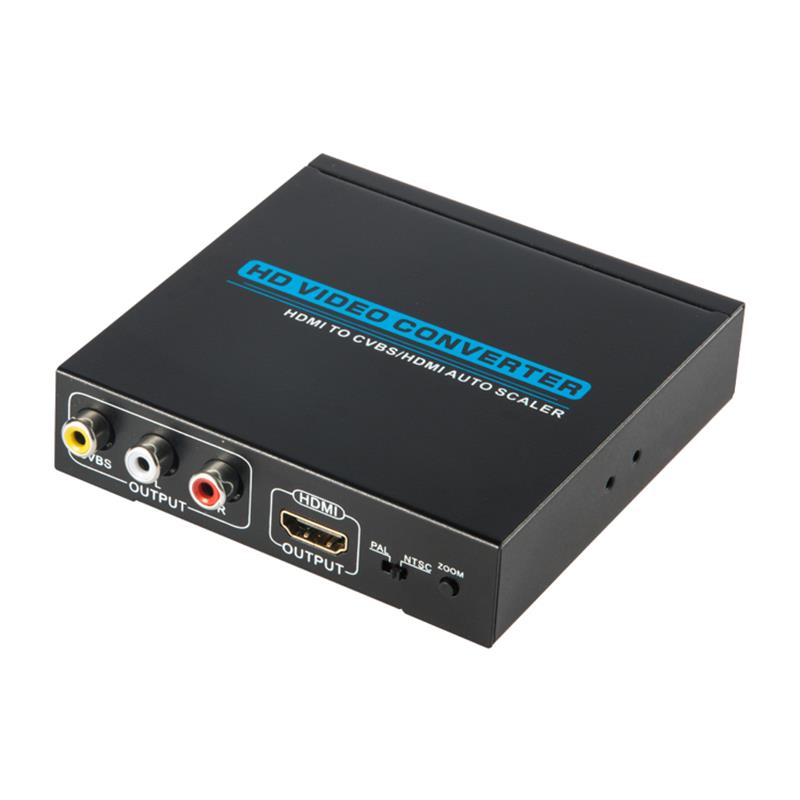

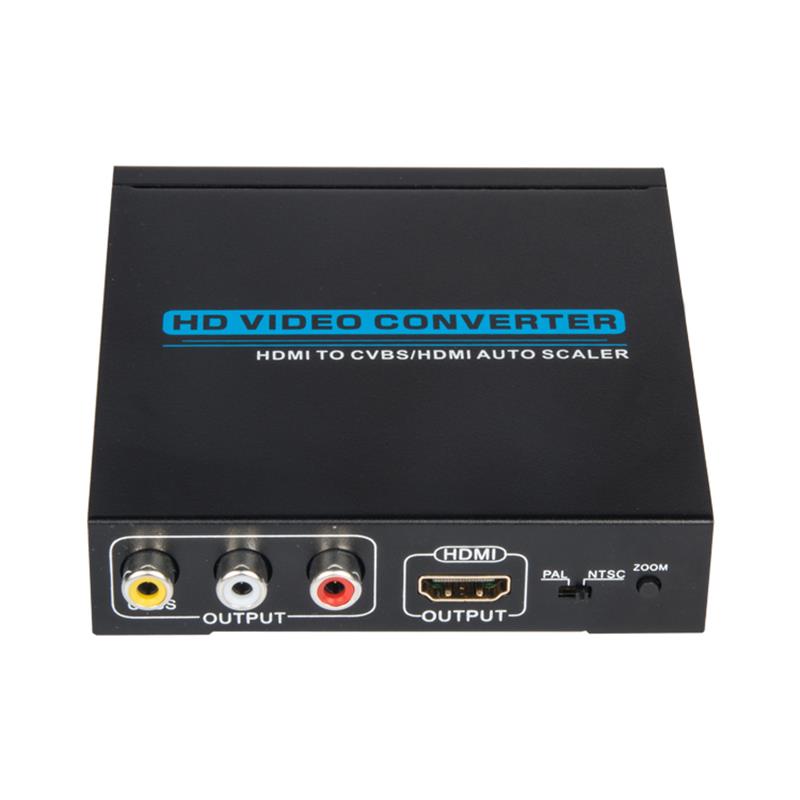

4.0パネル説明

DC 5 V：DC 5 V入力ポート

パワーLED：パワーインジケータ

HDMI入力：HDMI入力ポート

A / V出力：接続テレビまたはビデオプレーヤーと；   CVBSインターフェース

HDMI出力：接続HDテレビ

PAL / NTSC : PALとNTSC標準形式選択スイッチ

ズームボタン：画面の表示に画像のサイズを変更

5.0アプリケーション領域

市民産業：セットトップボックス、Xbox 360、PS 3、高解像度プレーヤー。

産業分野：高精細カメラ、ビデオカメラ、この共通の   ディスプレイデバイスの代わりに大きな画面のHDMIテレビモニタの   コストとスペースを減らす。
