当社の製品を購入していただきありがとうございます。安全性を確保するため、本製品を使用する前に注意してください。

1.0説明

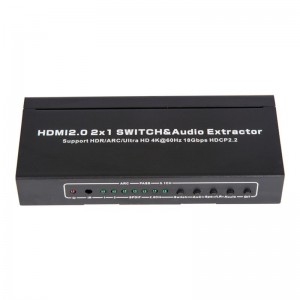

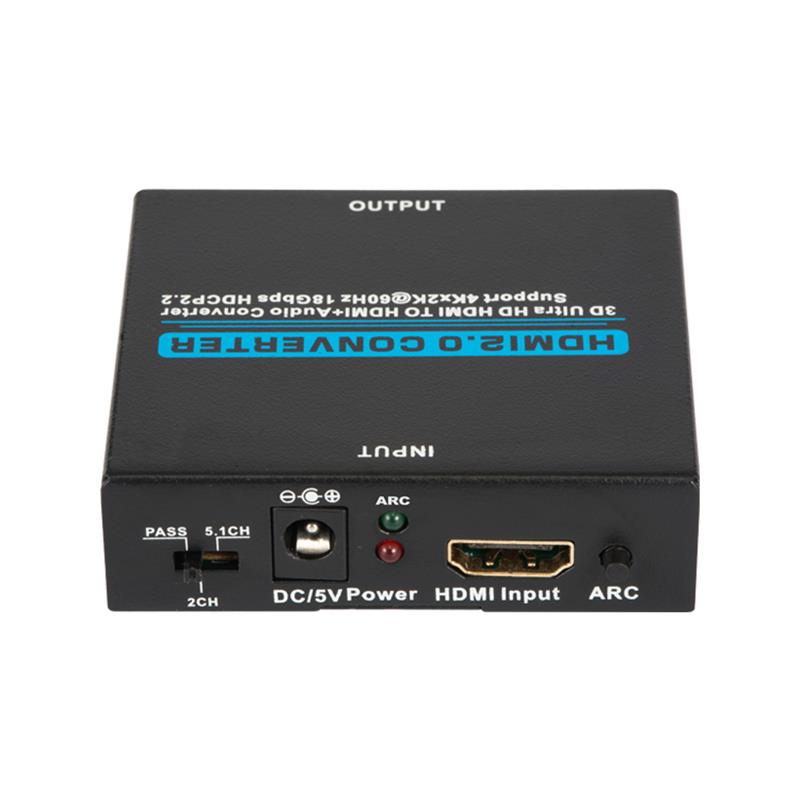

デバイスは1つのHDディスプレイに簡単に複数のHDソースまたは1つのMHLスマートソースを切り替えることができるHDR、ARC、3 Dと4 KX 2 Kのサポートを持つ1つのHDMIオーディオ抽出器です。また、入力ソースのいずれかがSPDIFとLRオーディオ出力チャンネルによってオーディオ抽出物をサポートします。AVレシーバにテレビオーディオ復帰をすることができる支持物弧機能。

2.0特徴

1 .入力：HDMI X 1（HDMI / MHL 1ポートはMHLをサポートします）。

2 .出力：HDMI X 1、toslink / spdif x 1、オーディオX 1。

3 .HDMI 2.0、HDCP 2.2とDVI 1.0で準拠

4 .24ビットのRGB / YCBCRによる4 K 2 K

    4 : 4 : 4 / ycbcr 4 : 4 : 4 , 12 k ycbcr 4 : 4 : 4で4 k 2 k @ 60 hzまで

5 .チャンネルあたり最大12ビットの深い色、最大36ビットすべてのチャンネルをサポートします。

6 .チャンネルあたり最大3.0 GbpsのTMDS / 600 MHzピクセルクロックレート

  合計TMDSスループットは18 Gbpsです。

7。LPCMなどの非圧縮オーディオをサポートします。

DTSデジタル、ドルビーデジタル、DTS - HDなどの圧縮オーディオをサポートします。

    ドルビートゥルーHD。

HDMIパスをサポートします。

HDMI出力の7.1 chデジタルサラウンドまでのサポート。

toslink出力の5.1 chのデジタルサラウンドまでのサポート。

ステレオ出力の最高2.0のチャンネル・アナログ・ステレオまでのサポート。

13 .標準オーディオ、DSDオーディオ、HD（HBR）オーディオをサポートします。

オーディオをサポートします。

3.0包装アクセサリー

1つのHDMI / MHLオーディオExtractor

2 .ユーザマニュアル

3 .電源・・・・・・・・・・・・・・・・・1

4.0アプリケーション

それは、HDTVとHDMIフラットパネルディスプレイのような高精細ディスプレイ装置にDVD、衛星レシーバー、セットトップボックス、DVカメラ、A / Vレシーバーと他のHDMI対応装置のようなソース装置からいくつかのルートHDMI信号を変えます。

どのように動作する

1 .HDMI入力ポートにHD源を接続するために、HDMIケーブルを使ってください。

2 .HDMI出力ポートにHDディスプレイを接続するために、HDMIケーブルを使ってください。

3 .オーディオ接続の場合は、次のいずれかのオプションを選択します。

  A . HDMIパススルーを使用するには、ステップ2   オーディオレシーバーをHDMI出力ポートに接続してください。あなたのオーディオ   レシーバーは、あなたのHDディスプレイにビデオ信号を出力しなければなりません。

  B . toslinkを使用するには、オーディオ機器に接続するtoslinkケーブルを使用してください。 (注意: ToSlinkはドルビーデジタルプラスをサポートしていません。変更してください   入力ソースとオーディオの出力は必要に応じて異なる設定になります。

  C .同軸ケーブルを使用するには、ステレオオーディオに接続する同軸ケーブルを使用してください   機器.

4 .電源アダプタを接続します。

5 .注：toslinkケーブルを使用する場合は、ゴムの保護を確認してください   先端カバーは、接続する前に、すでに両端から取り除かれました   デバイスにデバイス。

6.0詳細な技術パラメータ

HDMI解像度 ウルトラHD   3 D 4 KX 2 K＠50 / 60 Hz

ソース   ポートコネクタ 36ビット   ディープ・カラー

オーディオ   出力 HDMI   通過 まで7.1 ch SPDIFは5.1 chまで出力されます。 3.5 mmのステレオ出力オーディオ。

マックス   チャネルあたりの帯域幅 600 MHz

ディスプレイごとの最大ボーレート 18 Gbps

入出力   TMDS信号 0.5 ~ 1.5 V   P - P ( TTL )

入出力   DDC信号 5 V   P - P ( TTL )

入力   ケーブル距離 50フィート/ 15 m   24のAWG HDMIハイスピード ケーブルAT 1080 P @ 24ビット60 Hz

出力   ケーブル距離 50フィート/ 15 m   24のAWG HDMIハイスピード ケーブルAT 1080 P @ 24ビット60 Hz

操作   温度範囲 への5°F   131°F／15°C〜55°C

操作   湿度範囲 5 %   90 % RH（結露なし）

ディメンション( lxwxh )-------------------------------------- 60 &△120 ; 70 x 20 （mm）

重量 130 g

パワー   消費量( max ) 1.5   ワッツ

操作   気温 0℃まで   70℃

作業   電圧 直流5 V

パワー   アダプタ-------------------------------------------------- 5 Vの1 A

7.0インストールと注意

電気ショックや製品の破損を防ぐため、安全を守るために以下のようにご注意ください。

1 . ゆっくりと信号ケーブルを接続したりプラグを抜いたり、プラグを抜いたり、プラグを開けたりしないでください

  それらを振る。

2 .装置は、太陽、雨及び湿気の下に置かれてはならない

  非換気環境

3 .機器に設置すること。

火器、火力その他の熱源の近くに設備を設置しないこと

  熱を出すアンプ。

5 . に加えて、金属または他のオブジェクトを装置に挿入しないでください

    ケーブルをポートに接続する

6 . 装置を自分で壊してはならない

  プロフェッショナルメンテナンススタッフ。
