当社の製品を購入していただきありがとうございます。安全性を確保するため、本製品を使用する前に注意してください。

1.0説明

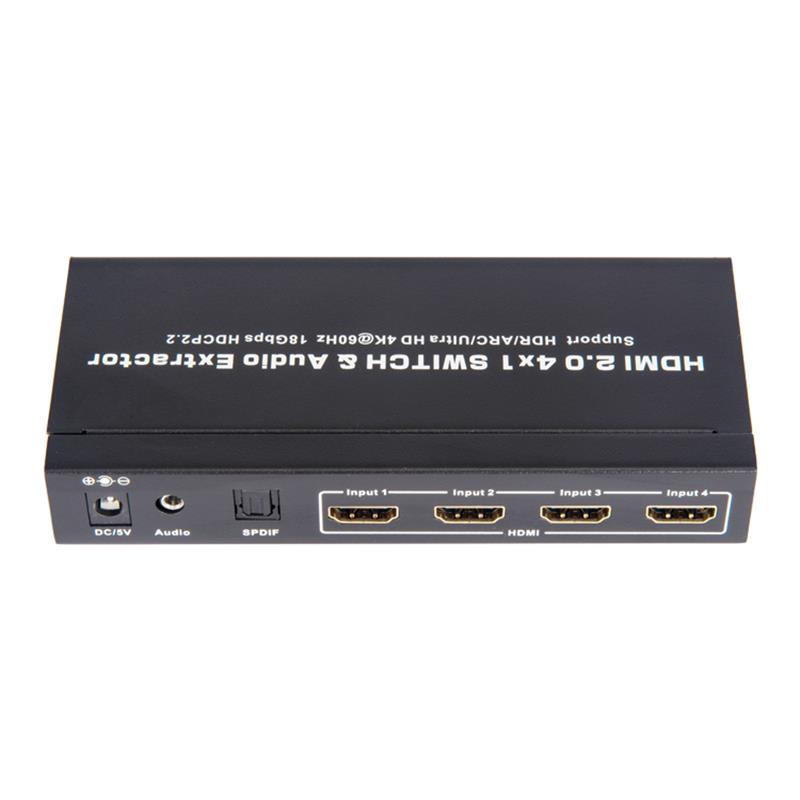

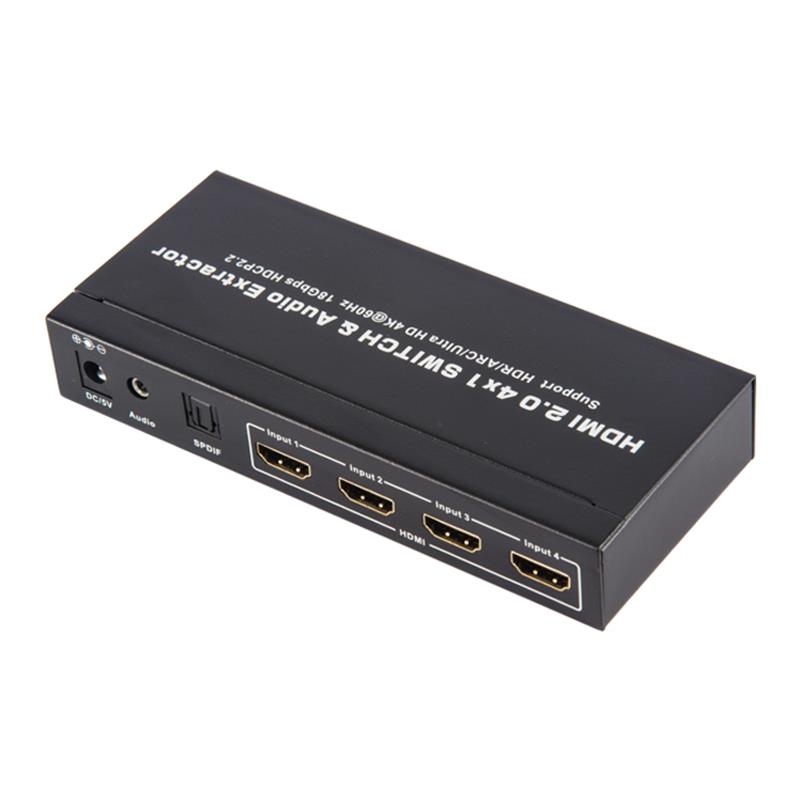

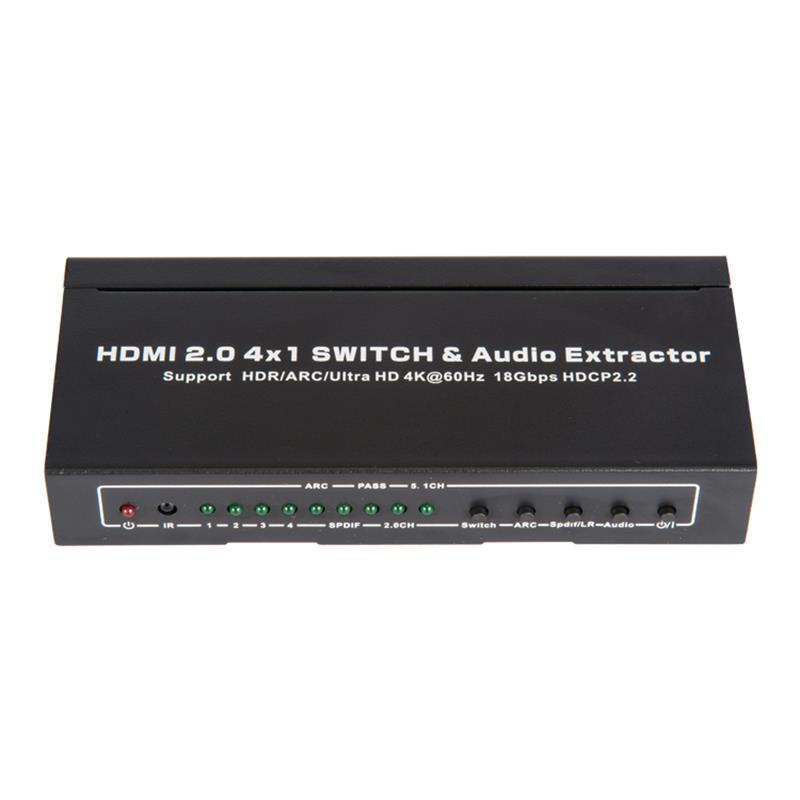

つのHDディスプレイに簡単に複数のHDソースまたは1つのMHLスマートソースを切り替えることができるHDR、Arc、3 Dと4 Kx 2 kのサポートによる1つの複数のポートHDMIオーディオExtractorは、装置です。また、入力ソースのいずれかがSPDIFとLRオーディオ出力チャンネルによってオーディオ抽出物をサポートします。スイッチャーはAVレシーバにテレビオーディオ復帰をすることができるアーク機能をサポートします。

2.0特徴

1 .入力：HDMI X 4（HDMI / MHL 1ポートは、MHLをサポートします）。

2 .出力：HDMI X 1、toslink / spdif x 1、オーディオX 1。

3 .スイッチが自動的に自分自身を介して行われるときに信号がポートに存在する

4 .HDMI 2.0、HDCP 2.2とDVI 1.0で準拠

5 .24ビットのRGB / YCBCRによる4 K 2 K   4 : 4 : 4 / ycbcr 4 : 4 : 4 , 12 k ycbcr 4 : 4 : 4で4 k 2 k @ 60 hzまで

7。チャンネルあたり最大12ビットの深い色、最大36ビットすべてのチャンネルをサポートします。

8 .チャンネルあたり最大3.0 GbpsのTMDS / 600 MHzピクセルクロックレート   合計TMDSスループットは18 Gbpsです。

9 .LPCMなどの非圧縮オーディオをサポートします。

DTSデジタル、ドルビーデジタル、DTS - HDなどの圧縮オーディオをサポートします。 ドルビートゥルーHD。

12 .サポートHDMIパススルー。

13インチ. HDMI出力に7.1 chデジタルサラウンドまでのサポート。

toslink出力の5.1 chのデジタルサラウンドまでのサポート。

ステレオ出力で最高2.0チャンネルのアナログ・ステレオを支持します。

16 .標準オーディオ、DSDオーディオ、HD（HBR）オーディオをサポートします。

arcをサポートします。

3.0包装アクセサリー

1つのHDMI / MHLオーディオExtractor

2 .ユーザマニュアル

3 .電源・・・・・・・・・・・・・・・・・1

リモートコントロール---------------------- 1 pcs (オプション)

4.0アプリケーション

それは、HDTVとHDMIフラットパネルディスプレイのような高精細ディスプレイ装置にDVD、衛星レシーバー、セットトップボックス、DVカメラ、A / Vレシーバーと他のHDMI対応装置のようなソース装置からいくつかのルートHDMI信号を変えます。

どのように動作する

1 .HDMI入力ポートにHD源を接続するために、HDMIケーブルを使ってください。

2 .HDMI出力ポートにHDディスプレイを接続するために、HDMIケーブルを使ってください。

3 .オーディオ接続の場合は、次のいずれかのオプションを選択します。

  A . HDMIパススルーを使用するには、ステップ2   オーディオレシーバーをHDMI出力ポートに接続してください。あなたのオーディオ   レシーバーは、あなたのHDディスプレイにビデオ信号を出力しなければなりません。

  B . toslinkを使用するには、オーディオ機器に接続するためにtoslinkケーブルを使用してください。変更してください   入力ソースとオーディオの出力は必要に応じて異なる設定になります。

  C .同軸ケーブルを使用するには、ステレオオーディオに接続する同軸ケーブルを使用してください   機器.

4 .電源アダプタを接続します。

5 .注：toslinkケーブルを使用する場合は、ゴムの保護を確認してください   先端カバーは、接続する前に、すでに両端から取り除かれました   デバイスにデバイス。

6.0技術的なパラメタ

HDMIソース入力ポート

表示装置の出力ポート

ソースポートコネクタ

ディスプレイデバイスポートコネクタ

HDCP準拠の

シングルリンクの範囲

入力ビデオ信号

入力ddc信号

ディープカラー

HDMIバージョン   4 kx 2 k＠50 / 60 Hz

オーディオ出力---------- HDMIは通過します;最高7.1 ch ; Spdifは最高5.1 ch

帯域幅

信号速度

入力ケーブルの-------------------- 50フィート/ 15 m 24 AWG HDMI高速   ケーブルAT 1080 P @ 24ビット60 Hz

出力ケーブルの長さ16.0.0 / 15 m 24 AWG HDMI高速   ケーブルAT 1080 P @ 24ビット60 Hz

ケーブル規格

垂直周波数範囲

消費電力( max )

運転温度

作動電圧

パワーアダプタ

純重さ

寸法：L * W * H（mm）

7.0インストールと注意

電気ショックや製品の破損を防ぐため、安全を守るために以下のようにご注意ください。

ゆっくりと信号ケーブルを接続するかプラグを抜いてください、そして、プラグ、プラグを抜かないでください、あるいは   それらを振る。

2 .装置は、太陽、雨及び湿気の下に置かれてはならない   非換気環境

3 .機器に設置すること。

火器、火力その他の熱源の近くに設備を設置しないこと 熱を出すアンプ。

（五）他に金属又は他の物を装置に挿入しないこと   ケーブルをポートに接続する

装置を自分で壊してはならない   プロフェッショナルメンテナンススタッフ。
