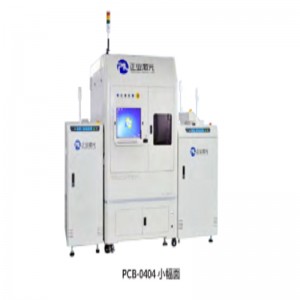

PCB 2Dコード自動レーザーマーキングマシン

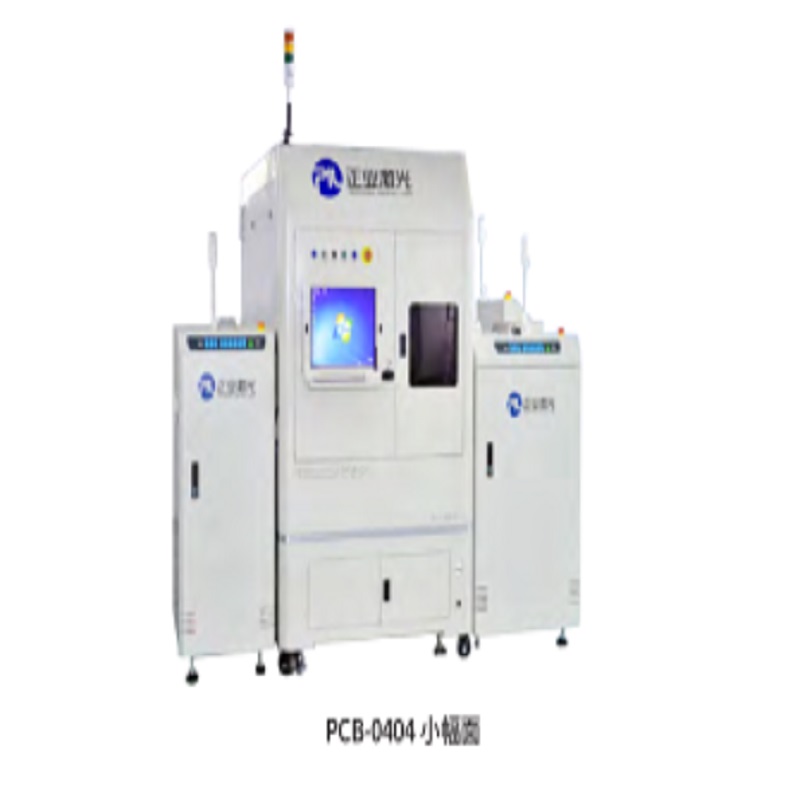

PCB-0404       小パネル

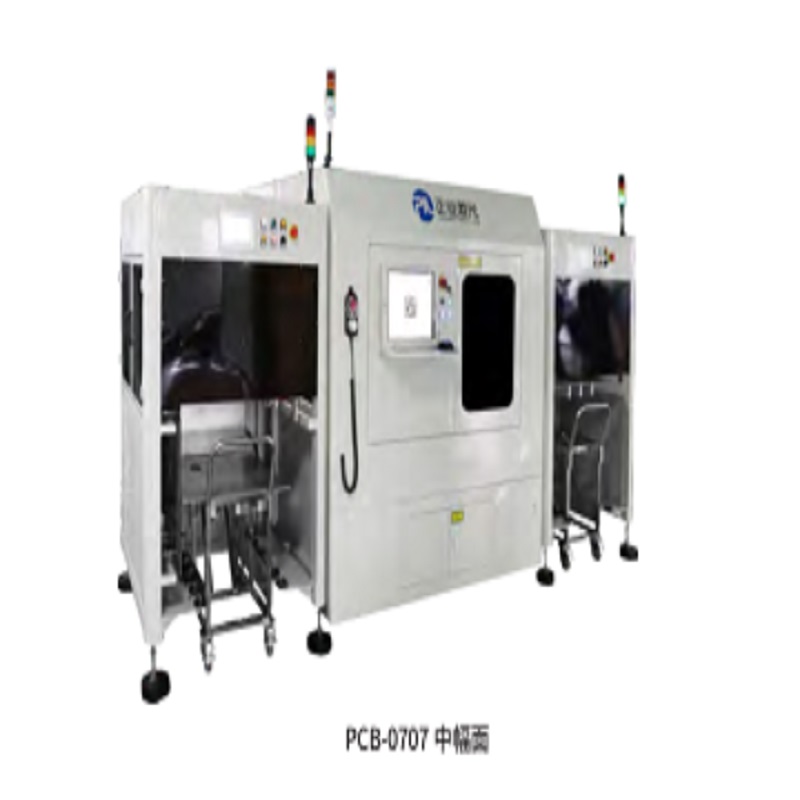

PCB-0707       中間パネル

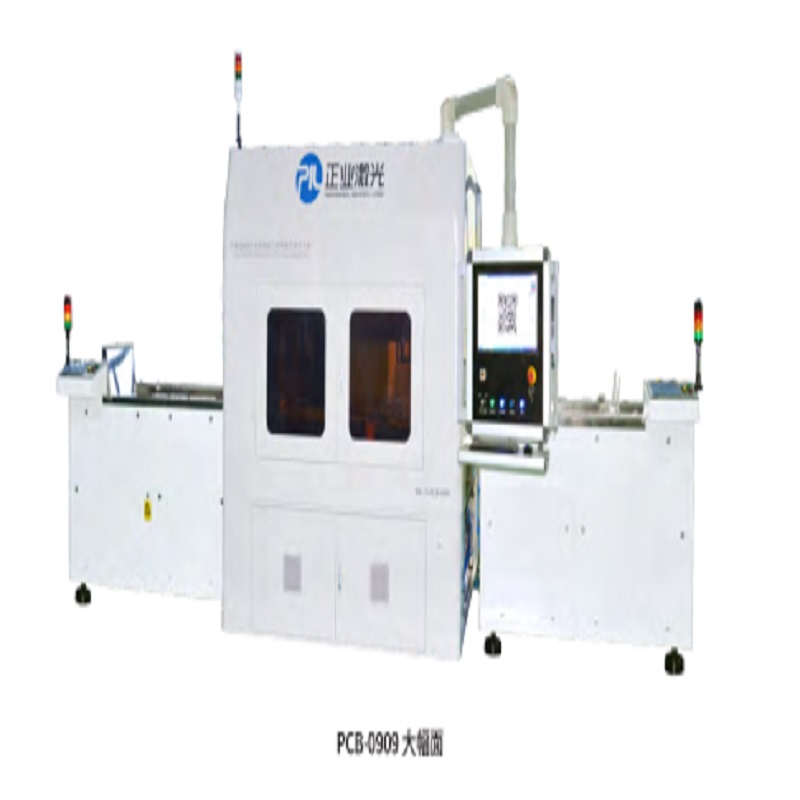

PCB-0909       大型パネル

使用法

PCB 2Dコード自動レーザーマーキングマシンは、PCB、FPC、SMTなどの産業に適用できます。主に、PCB表面の自動マーキング2Dコード（PCBサイズに応じて異なるマシンモデルオプション）に適用され、ホワイトオイル、グリーンオイル、ブラックオイル、その他のインク、および銅/ステンレス鋼/アルミニウム合金表面にマーキングできます。製品の識別とトレーサビリティのために、原材料の調達、生産プロセス、バッチ、製造業者、生産日、顧客名などの非常に多くの情報を含む2Dコードを自動的に作成できます。

特徴

シリアルナンバー             PCB-0404                   PCB-0707                   PCB-0909

小パネル                   中間パネル                 大型パネル

            1         輸入されたCO2レーザー、ファイバーレーザー、グリーンレーザー、UVレーザー、安定した性能。

2         インポートされた高速グラボミラー、高い加工精度とマーキング速度、安定した性能。

3         使いやすいソフトウェアインターフェイス、使いやすい。

4         作業指示書、製品バッチ番号、材料名のエンコード、仕様、その他の情報、および自動マーキングを自動的に取得します。

5         2Dコードデータを自動的に読み取って保存し、利用できない場合は記録およびアラームします。

6         自動ロード/アンロードマシンはカスタマイズできます。

7       環境にやさしく、消耗品が少なく、汚染が少なく、通常のジェット印刷方式に比べてメンテナンスが無料です。

技術仕様

項目                                                 小パネル                               中間パネル                               大型パネル

モデル                                                 0404                                       0707                                       0909

レーザータイプ                                               UVレーザー、グリーンレーザー、ファイバーレーザー、オプションのCO2レーザー

マーキング範囲                                                       100mm×100mm（標準レンズ）

マーキング速度                                                       回線速度は7000mm / sに達することができます

マーキング位置精度                                                   ±0.1mm

該当する   PCBサイズ       サイズは400×400mm未満です。       サイズは550×650mm未満です。                 サイズがより小さい

                                        厚さ0.6mm-5mm                   厚さ0.1mm-3.5mm             800mm×800mm;

                                        （カスタマイズ可能）                       （カスタマイズ可能）                       厚さ0.1mm-3.5mm

                                                                                                                                            （カスタマイズ可能）

応用                     PCBホワイトインク、グリーンインク、ブルーインク。黒インクおよびその他のインク。銅;ステンレス鋼;アルミニウム合金

                                      （レーザーのタイプによる）

1Dコード                             Code 39、Code 25、Code 93、Code 128、EAN-13、EAN-8、ISBNなど

2Dコードタイプ                     データマトリックス、QRコード、マイクロORコード、PDF417、コード49、コード16Kなど

2Dコードサイズ                       最小2Dコードサイズ1.5mm×1.5mm（レーザーのタイプに依存）

キャラクタータイプ                   TrueTypeフォント、シングルフォント（JSF）、SHXフォント、ビットマップフォント（DMF）をサポート

最小キャラクター               0.1mm〜0 4mm（レーザーのタイプによる）

ファイル形式                           DXF、Excel、TXTファイル形式

自動位置決め           自動写真、2、3、4ポイントのローカライズ方法をサポート

自動読み取りコード           2Dコードを自動的に読み取り、データを保存します。読み取れない場合は警告します

インテリジェント生産           ERP / MESシステム、注文番号への自動アクセス、製品バッチに接続可能

                                            番号、材料コード、商品情報などと自動的にコード

その他の自動                   自動ロード/アンロードマシンはカスタマイズ可能
