製品説明

材質：PI、銅、Ni / Au

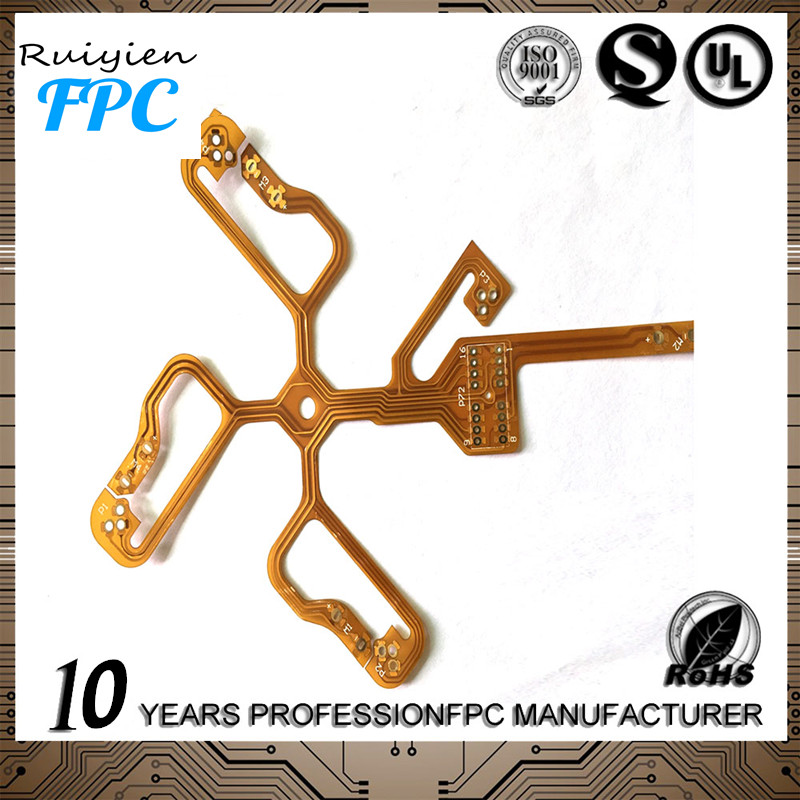

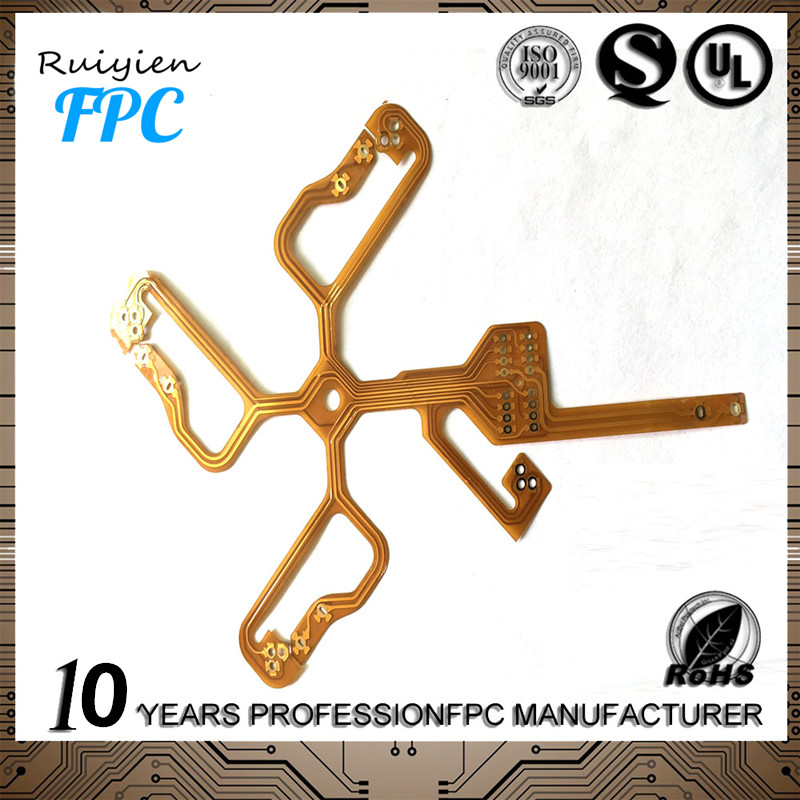

タイプ：FPC
層：1-4層
完成したボードの寸法：10 x 15、250 x 380 mm
板厚：0.057〜0.6mm
完成した板厚公差：±2ミル
ドリル穴径：0.15〜6.7mm
ビア径仕上げ：0.1mm（最小）
内層の誘電体の厚さ（15um接着剤で1/2ミルPI）：0.0275〜0.1 mm
PTHの穴径公差：±2ミル
NPTHの穴径公差：±1ミル
穴位置公差（Gerberデータと比較）：±1 mil
PTHホール銅の厚さ：8〜30μm
エッチング後の公差：一般的に±30、15％インピーダンス
画像の許容誤差（最小）：±3ミル
画像の端までの許容誤差（最小）：±2ミル
カバーレイヤー登録（最小）：6ミル
パンチ穴径：0.1〜5.0mm
貼り付け接着剤および補強材の許容差：±0.3 mm
打ち抜き金型の寸法公差（ハードダイ）：±4ミル
パンチング金型寸法公差（ソフトダイ）：±12ミル
インピーダンス許容差（最小）：±10％
SMT公差とピッチ幅（最小）：±4ミル

PCB & PCBA情報：

*基材：FR4、TG、CEM-1、CEM-3、   アルミニウム
*銅の厚さ：0.5-4.0オンス
*厚さ：0.2〜3.0ミリメートル
*ソルダーマスク：緑、赤、青、黄色、黒、白など
*分ライン幅：0.2mm
*分ラインスペース：0.2mm
*分穴径：0.25ミリメートル
*最大ボードサイズ：600 x 1200 mm
*表面処理：スプレー錫、HASL、鉛フリー、液浸金、金メッキ、OSP、ENIGなど
*調達期間：7日
*機能：30,000   平方メートル/平方メートル/月

PCBA（アセンブリ付きプリント基板）

* PCBの生産者であること、私達は設計と常に非常に密接な関係があります
*結果として、私達はPCBだけではなく組み立ても供給することで非常に良い位置にいます   あなたのための全製品
* PCBとアセンブリのための別々の生産者を調達する代わりに、   両方のことができるメーカー。

*私達はあなたのためのPCBおよびPCBAの私達の最もよい価格の最もよいquanlityそして最もよいサービスを常にします。
認証：

UL承認
ROHS
ISO9001：2000
CE認証
SGS鉛フリー認証

*よくそして高品質管理
*迅速な配達
*小さい順序受け入れ可能
*完璧なクラフト手順
*顧客のデザインは大歓迎です
