1.0   導入

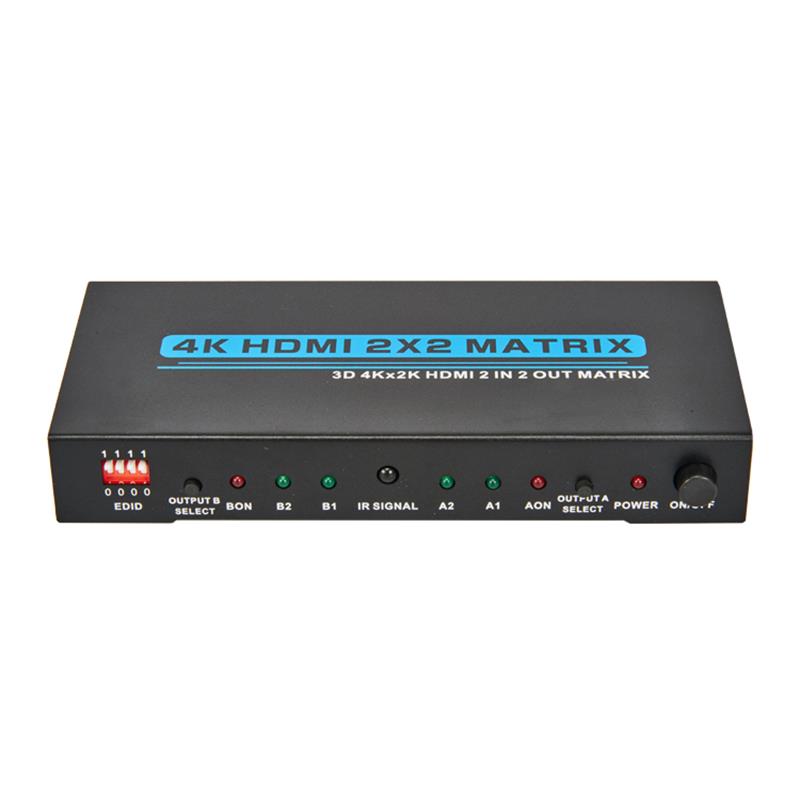

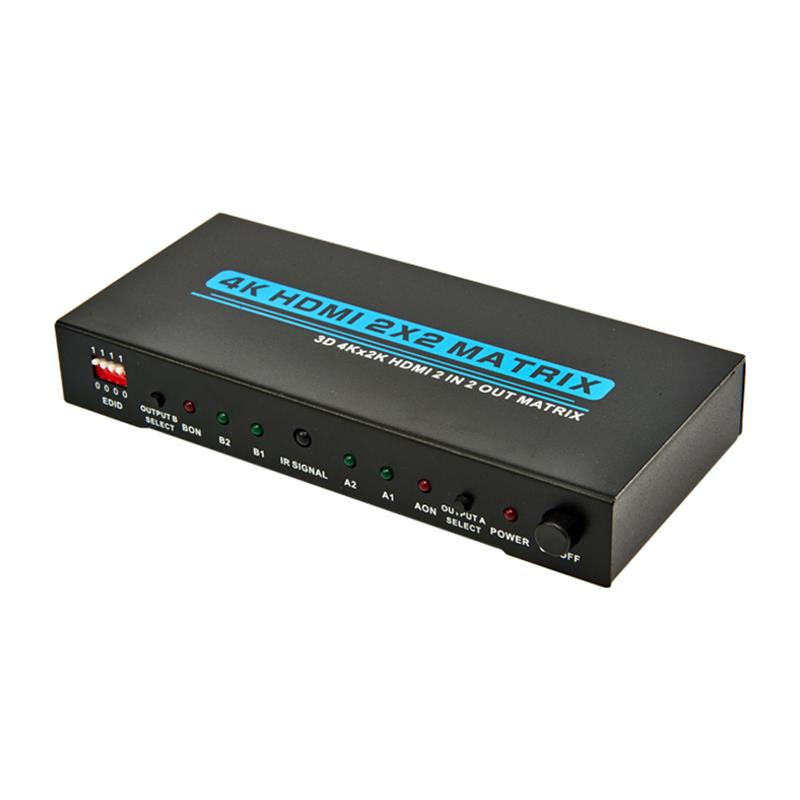

これは、2つのHDMI入力による高性能HDMIマトリックスです & つの出力は、任意のソース（ブルーレイプレーヤー、HD DVDプレーヤー、衛星放送受信機、ゲームシステムなど）を同時に2つのディスプレイのいずれかに表示することができますし、4 k×2 k、3 D、12ビットの深い色をサポートします。その3 Gbps帯域幅とあなたが大きなHDMI配布のことを確認することができる最新のHDMI標準のさらなる特徴で。

2.0特徴

1 .         4 k x 2 k＠30 hz、1080 p＠120 Hzと1080 pの3 D

2 .         3 D HDMI 1.4 aビデオ形式のサポート。

3 .         297 MHz TMDSクロックまでのすべての3 D形式のフレームパッキングを含む3 Dビデオのサポート。

4 .         サポート   ディープ   色   ピクセルあたり最大48ビット。

5 .         HDCP   1.4   サポート（入力）、HDCP   V 1.4 aプロトコル   準拠。

6 .         最高192 kHz、圧縮オーディオ（IEC 61937）、DSD、DST、DTSとHBR

7。         SYC 601、アドビRGB、アドビYCC 601、XVYCC

8 .         300 MHzまでのTMDSクロック周波数で動作します

9 .         EDIDセレクタを介してEDIDコントロールをサポートします。

3.0パッケージ内容

このユニットを使用しようとする前に、梱包をチェックして、次の商品が出荷カートンに含まれているか確認してください。

2 hdmi 2 x 2マトリックス

2台のDC 5 Vパワーアダプタ

リモートコントロール

ユーザマニュアル

4.0技術的なパラメタ

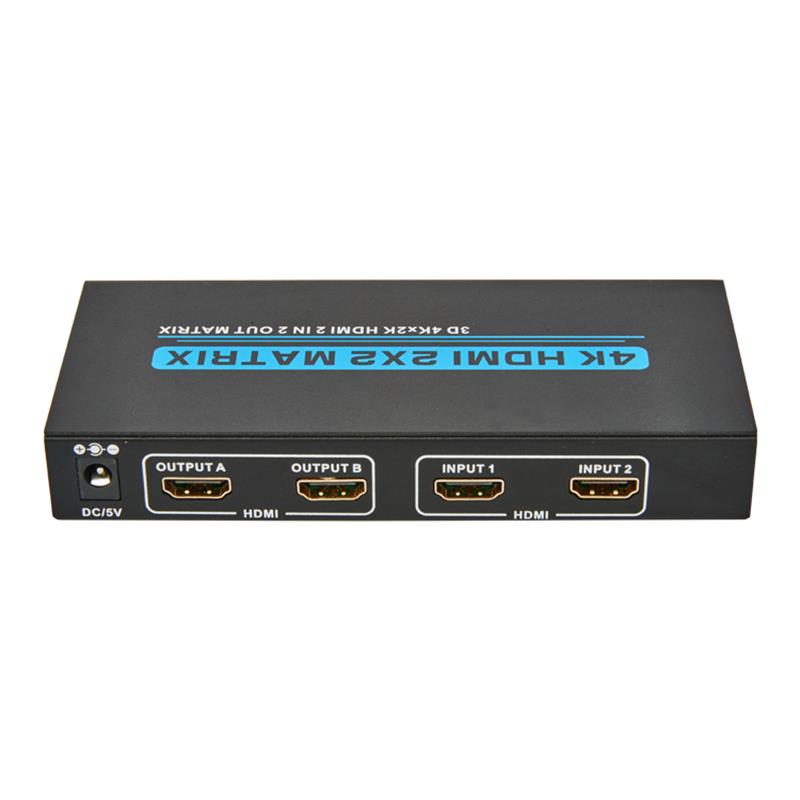

HDMI   ソース入力ポート 2

ディスプレイ   デバイス出力ポート------------------------ 2

ソース   ポートコネクタ-------------------------- HDMI   19ピン

ディスプレイ   デバイスポートコネクタ HDMI   19ピン

HDCP   準拠 はい

シングル   リンク範囲 - 3840年とかり120、2160

入力   ビデオ信号 0.5 - 1.0   ボルトP - P

入力   DDC信号 5   ボルトP - P ( TTL )

ディープ   色 36ビット

HDMI   バージョン---------------------------------- HDMI 1.4

帯域幅 上   340 MHzまで

シグナル   速度 10.2 Gbpsまで

The   長さ   入力ケーブル PS 3 ≤ 15 m ； ブルーDVD ≤ 15 m

The   長さ   出力ケーブル ≤ 25 m

The   ケーブル標準 26 AWG   HDMI 1.4

垂直   周波数範囲 30 Hz

パワー   消費( max )-------------------------- 5ワット

操作   気温 ℃ - 70 ℃

作業   電圧 直流   5 V

パワー   アダプタ 5 V   1 A

ネット   重量 0.3 kg

ディメンション   l * w * h ( mm ) ------------------------ 150 &△120 ; 64 x 25
