1.0   導入

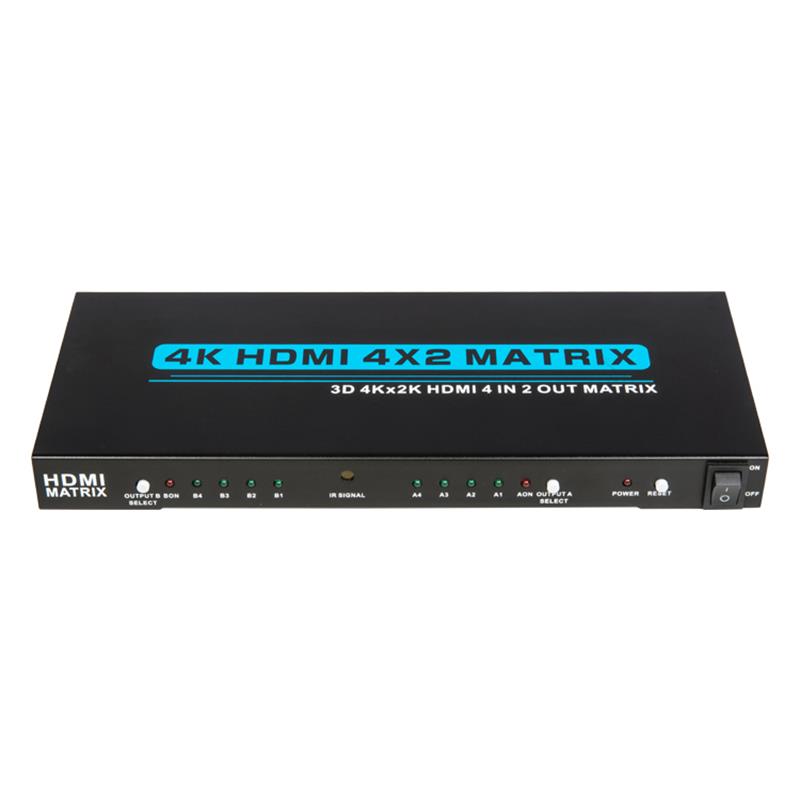

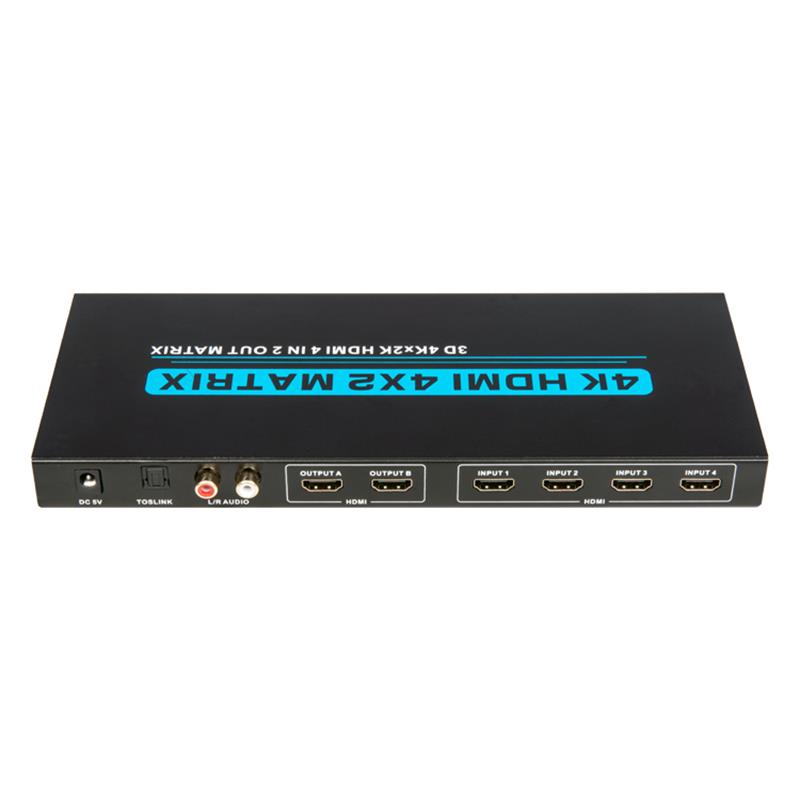

HDMIマトリックスは、4つの異なるHDMI信号源と2台のディスプレイをつなぐことができる分離した外部の音声出力ポートで、完璧なマトリックス製品です。それは簡単にリモートコントロールを使用するか、ボタンを押して2つのディスプレイに4入力信号の任意の1または2を切り替えることができます。出力信号は、同一または異なることができる。この製品を使用することにより、頻繁にディスプレイに信号源を切断し、再接続する必要性を避けることができます。それはスマートに優先順位で入力信号源を選択することができますし、動作していないそれらの入力信号源の上にジャンプします。それは最高の効果をあなたのホームシアターシステムを最適化することができます。

2.0特徴

スマートスイッチ

その4つの入力ポートが別々に4つの信号源に接続される1.1 HDMIケーブルで、HDMI   ポートを接続して、その入力信号を2つのディスプレイに変えます。

2 .必要な入力信号源はリモートを使用して選択しなければならない   コントロールまたは2つのディスプレイを表示するには   シグナル

3 .すべてのHDCP対応のソースデバイスとディスプレイデバイスで動作します HDMIポート.

4 .480 i / p、456 i / pを含む1920 * 1200まで高解像度をサポートしてください。 720 i / p 1080 iと1080 p、3840 &

5 .任意の4 HDMIのソース間で簡単に切り替えます。

6 .2つのディスプレイは、相互に関係なく同じまたは異なる信号を得ることができます   インタラクション.

7。デュアルチャンネルオーディオ受信機デバイスに簡単に接続。

8 .サポートHDMI 1.4。

9 .HDCP準拠。

10 .DVIをHDMIアダプターにサポートしているDVI装置。

11 .プラグアンドプレイと設定の必要はありません。

12 .信号干渉のない金属ケーシング設計と全体遮蔽

13 .リモートコントロールまたはプッシュボタンを使用して自由に入力ソースを選択します。

14章LEDは、信号/パワーモードを示します。

3.0パッケージ内容

このユニットを使用しようとする前に、梱包をチェックして、次の商品が出荷カートンに含まれているか確認してください。

HDMI 4 x 2マトリックス

2台のDC 5 Vパワーアダプタ

リモートコントロール

ユーザマニュアル

4.0技術的なパラメタ

HDMI   ソース入力ポート 4

ディスプレイ   デバイス出力ポート-------------------------- 2

ソース   ポートコネクタ-------------------------- HDMI   19ピン

ディスプレイ   デバイスポートコネクタ HDMI   19ピン

HDCP   準拠 はい

シングル   リンク範囲 - 3840年とかり120、2160

入力   ビデオ信号---------------- 0.5 - 1.0   ボルトP - P

入力   DDC信号 5   ボルトP - P ( TTL )

ディープ   色-------------------------- 36ビット

HDMI   バージョン------------------ HDMI 1.4

帯域幅 上   340 MHzまで

シグナル   速度 上   10.2 Gbpsに

The   長さ   入力ケーブル PS 3 ≤ 15 m ； ブルーDVD ≤ 15 m

The   長さ   出力ケーブル ≤ 25 m

The   ケーブル標準 26 AWG   HDMI 1.4

垂直   周波数範囲 30 Hz

パワー   消費( max )-------------------- 6.5ワット

操作   温度 ℃ - 70 ℃

作業   電圧 直流   5 V

パワー   アダプタ 5 V   2 A

ネット   重量 1.08 kg

ディメンション   L * W * H ( mm ) -------------------- 270 * 130 * 20
