当社の製品を購入していただきありがとうございます。安全性を確保するため、本製品を使用する前に注意してください。
写真や技術的なパラメータは、特定の状況については、あなたの参照のためだけに、実際の製品の対象としてください。
1.0紹介

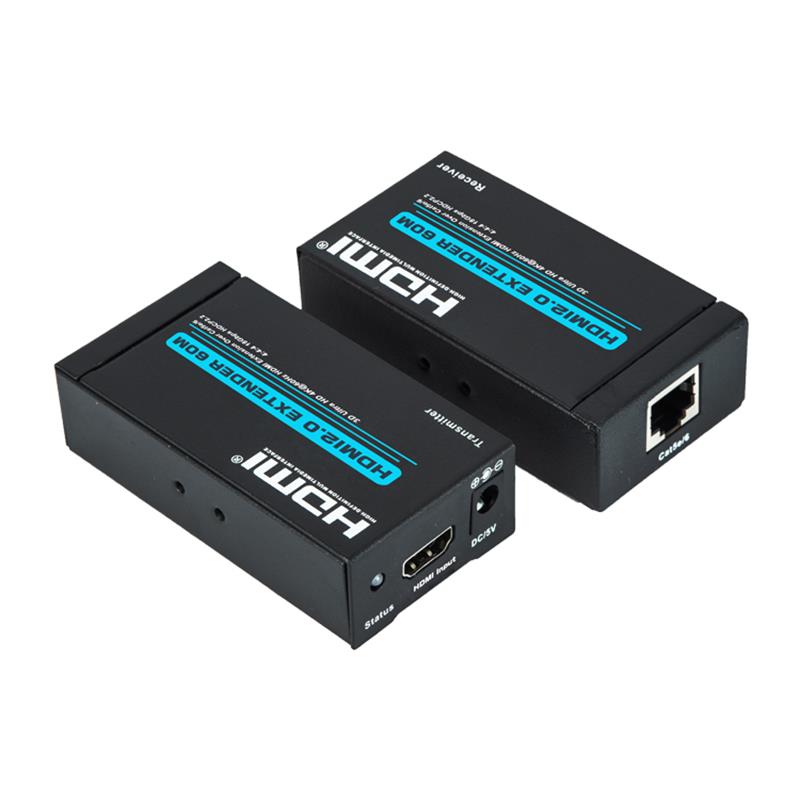

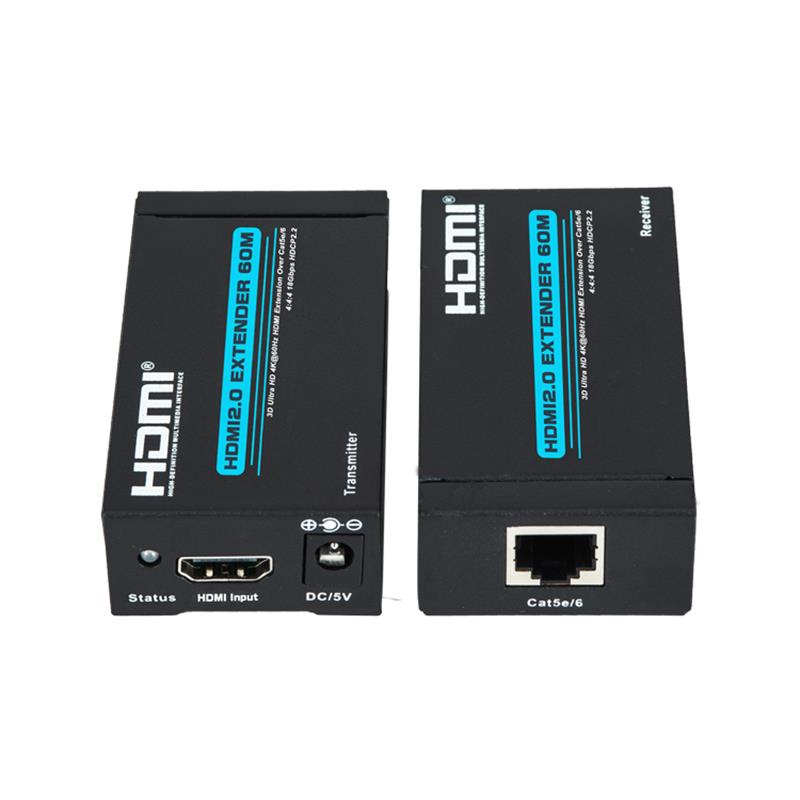

HDMI 2.0 M HDMI ExtenderはHDMIケーブルの代わりに一つの一つのCat 5 e / 6(推薦される)ケーブルを使用します、あなたは60メートルまで4 K信号を広げることができます。
2.0特徴
HDMI 2.0、HDCP 2.2およびDVI 1.0に準拠します。
2 )信号伝送: Cat 5 eまたはCat - 6 (推奨ケーブル) 60まで HDMIケーブルの代わりにメートルは、TXとRXの間に接続されています エキステンダー
4ビットRGB / YCBCRによる4 K 2 K@60 Hzまでのビデオフォーマットのサポート 4 : 4 : 4 / ycbcr 4 : 4 : 4 , 12 k ycbcr 4 : 4 : 4で4 k 2 k @ 60 hzまで
1080 p @ 60までの3 Dフレームシーケンシャルビデオ形式をサポートします
サポートEDIDスイッチ;
6 )オーディオフォーマットサポート: ドルビーTrueHD / lpcm 7.1 / dts / dolbis ac 3 / dsd ;
7)伝送距離を延長し、送信信号を改善する。
3.0包装アクセサリー
最初にあなたのエクステンダーをアンパックすると、次の項目が含まれているかどうかを確認してください。
HDMI送信機
HDMI受信機
電源設備
ユーザマニュアル
4.0仕様
送信機と受信機の間のCat - 6ケーブルの長さ
HDMI入力/出力-------------------------- 4 kx 2 k@60 hz / 1080 p / 1080 i / 720 p / 566 p / 576 i / 480 p / 480 i
オーディオフォーマットをサポートします。
最大帯域幅
最大ボーレート
入力映像信号
出力DDC信号
HDMIケーブルの接続距離
最大作業電流
出力アダプタ形式------------------------------------入力: AC ( 50 Hz , 60 Hz ) 100 V - 240 V ;出力:DC 5 V / 1 A
運転温度範囲
操作湿度範囲
寸法(L x W x h)
5.0接続と操作
5.1つのHDMIケーブル(MAX = 10 M)によって送信機で源装置を接続してください。
5.2は、1つのHDMIケーブル(最大= 10 m)によってレシーバーで装置を接続します。
5.3は、1つのCat 5 e / 6(マックス= 60 m)によってRxでTXを接続します。
5.4は、TXとRXに電源を接続します。
5.5 LEDインジケータ:信号が動作するように入力されると、安定した青色光。
6.0インストールと注意
電気ショックや製品の破損を防ぐため、安全を守るために以下のようにご注意ください。
1 . ゆっくりと信号ケーブルを接続したり、プラグを抜いたり、プラグを抜いたり、それらを振ることはありません。
2 . 装置は太陽、雨、湿気の下に置かれるべきではない 非換気環境
3 . 装置には液体の項目を置くべきではない。
4 . 火力、火力、火力などの熱源に近い設備を設置しないでください。
5 . ポートにケーブルを接続する他に、金属または他のオブジェクトを装置に挿入しないでください。
6 . 自分で装置を壊さないでください。それは専門のメンテナンススタッフによって維持されるべきです。
